[标准层平面图]住宅区11号5776.5平米11层板式住宅楼建筑施工CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：有
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：浙江
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：19张
• 建筑设计面积：5776.5平方米
• 占地面积：521.28平方米
• 建筑高度：33.3m
• 地上层数：11层
• 设计效果图：无

附件详情

[温州]某住宅区11号十一层板式住宅楼 建筑施工 图——19张CAD

标准单元开间x进深：16.4x11.2米
户型：两室两厅一卫

该资料包含：建筑设计总说明、浙江省居住建筑节能设计表、一层平面图、二层平面图、三~十层平面图、机房层平面图、屋顶平面图、南阳台平面图、立面图、剖面图、楼梯大样图、节点大样

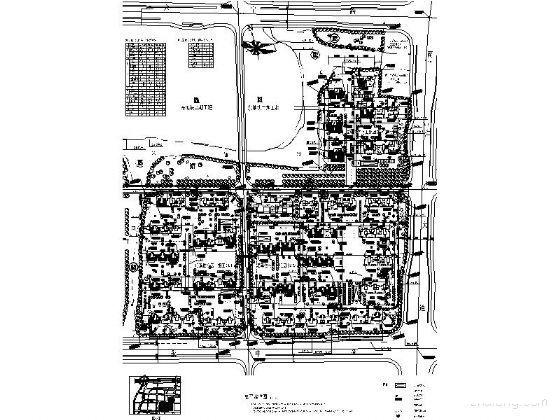

总平面图

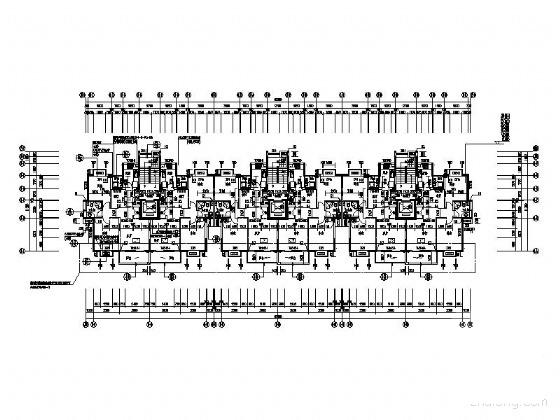

标准层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
