工厂6层宿舍楼电气CAD图纸(框架剪力墙结构)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：15508平方米
• 地上层数：6层
• 参考图纸：20张
• 图纸年代：近代
• 负荷等级：三级
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,通信系统

附件详情

该项目地上六层，每层层高3.4M，均为宿舍；屋顶设有电梯机房及水箱间；建筑主体高度20.4米，总建筑面积约为15508平方米。建筑结构形式为框架剪力墙结构。现浇混凝土楼板。本次工程所有负荷均按三级设计，防雷等级为三类。
设计范围：220/380V配电系统、照明、动力、防雷、接地系统及火灾报警系统、电话系统。

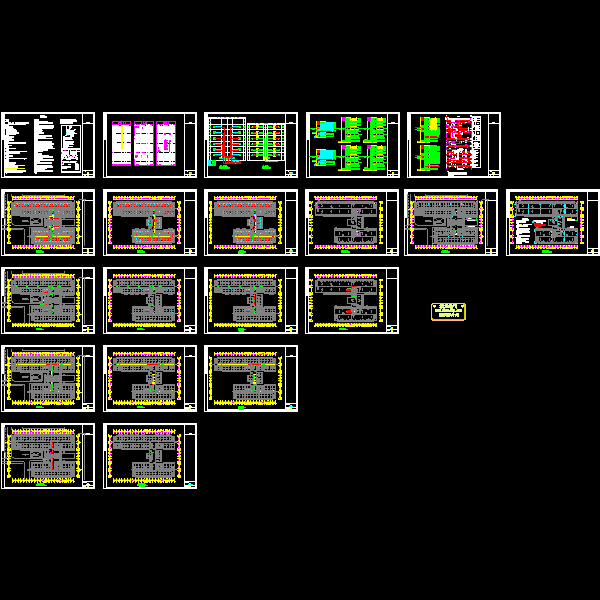

第 1 张图
