1.项目概要

该项目为XXXX综合楼,地上三层,地下一层。由客房、设备用房、休闲等功能组成。

建筑高度12.05m。建筑面积8471.88平方米。耐火等级地上二级,地下一级。

建筑物抗震设防烈度7度;建筑结构类型:建筑结构形式为框架结构(局部框架剪力墙结构)。

2.设计内容及范围

2.1 该项目设计内容包括以下电气系统:

2.1.1 低压 ;3.1.3 ;3.1.2 电力配电系统;3.1.4 建筑物防雷及接地系统;

3.供电设计

3.1 电力负荷等级:消防水泵、消防风机、应急照明、火灾自动报警设备、安防及弱电机房、客梯为二级负荷。

其他电力负荷为三级负荷。

3.2 自室外厂区变电所引来5路电源为01AP1~5供电,电压等级为~220/380V。

3.3 二级负荷:采用放射式双电源供电。

34 消防专用设备的过载保护只报警,不跳闸。

3.5 各电源进线电力电缆规格由变配电室设计决定,该资料仅预埋电缆路由。

3.6 对于单台容量较大负荷或重要负荷采用放射式方式供电。其它的电力负荷采用放射式、树干式和链式相结合方式供电。

3.7 重要设备如防排烟风机、信息机房电源等均采用双回路电缆供电,末端自投。应急照明采用市电加灯上自带蓄电池供电。

3.8 系统负荷计算见各配电系统图

3.9 设备选择及安装:

1)动力配电屏落地式安装。做法见12D3有关内容。

2)照明配电箱、应急照明箱、控制箱均明装。

3)所有消防用电设备配电箱体应有“消防”字样或其它类似的明显标志,并作防火处理。

4)电缆桥架型号、规格见平面图。电缆桥架水平安装时,支架间距不大于1.5米,垂直安装时,支架间距不大于2米。

桥架施工时,应注意与其它专业的配合。

5)该项目选用的双电源转换开关均具有检修隔离功能。

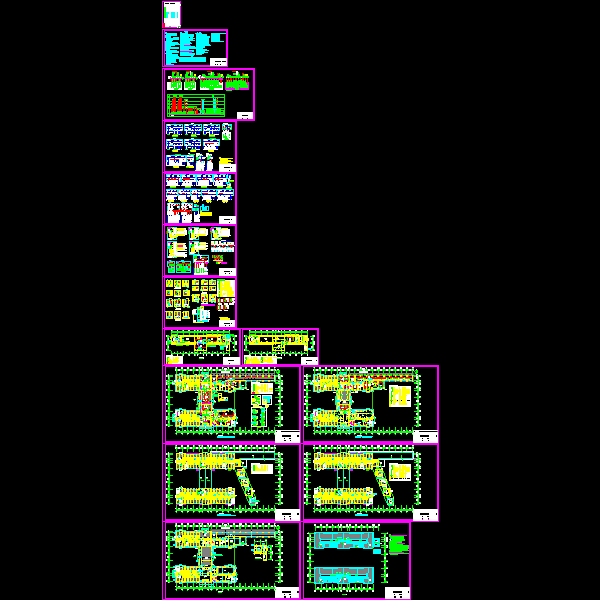

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
