一份11层框架剪力墙结构综合楼结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1302

积分

超级版主

Rank: 8Rank: 8

积分
1302
发表于 2020-2-13 16:48:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目是河北综合楼项目,框架剪力墙结构,地上11层,地下1层,总建筑设计面积:19201.44平方米,抗震设防烈度为7度,地下一层战时为核6级常6级、防生化武器丙级、甲类二等人员掩蔽所,平时为精品超市,地上一层、二层为营业厅,地上三层至十一层为办公,室内外高差0.300米,主屋面标高为41.100米,CFG桩复合地基,桩基础,基础设计等级为乙级。
包括:结构设计总说明,人防结构设计总说明,基础底板配筋图,基础大样图,框架柱及剪力墙平法施工图,框架柱配筋表,暗柱详图,梁平法施工图,排风竖井、进风竖井、窗井结构配筋图,楼梯图等共计34张图。
分享投稿时间:近几年6月。

结构平面图

梁平法施工图

节点详图

楼梯图

墙柱布置图

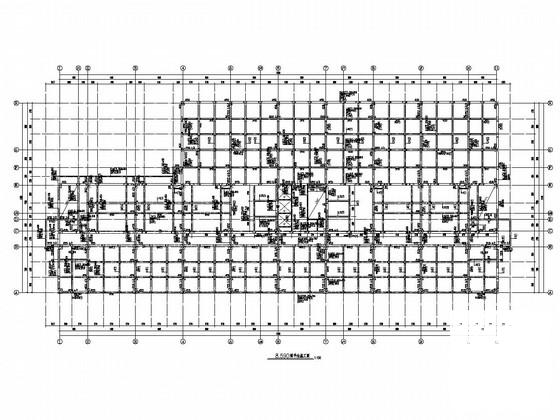

第 1 张图
第 1 张图

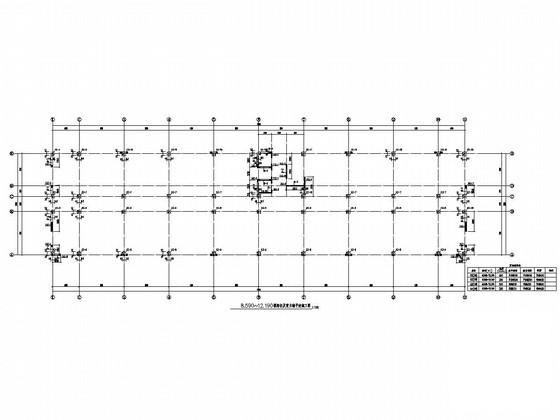

第 2 张图
第 2 张图

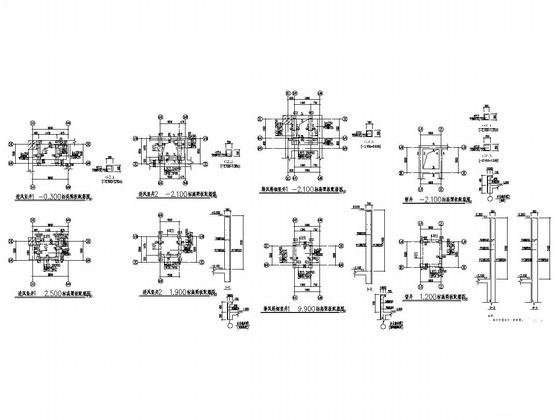

第 3 张图
第 3 张图

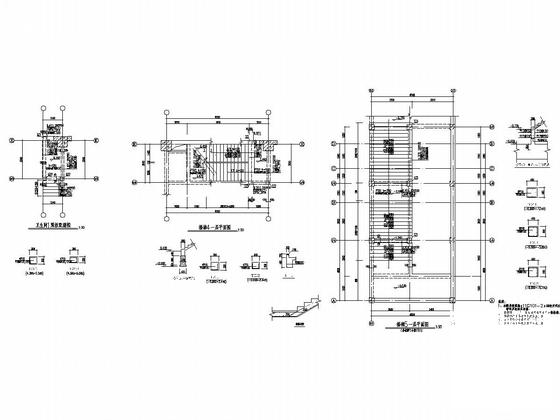

第 4 张图
第 4 张图

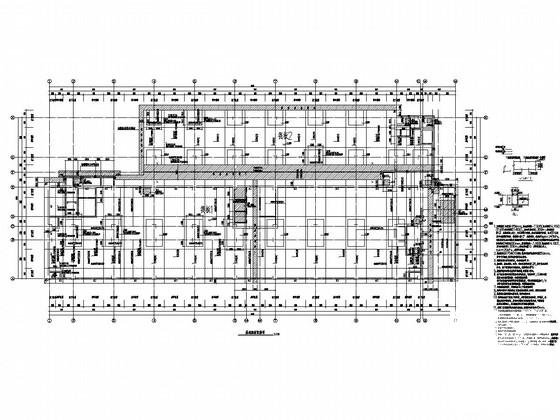

第 5 张图
第 5 张图

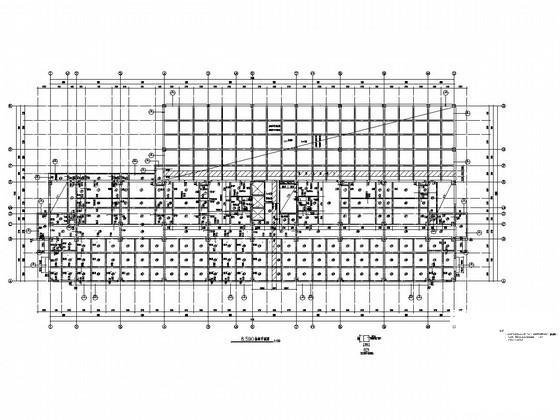

第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-13 16:48:42上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcfecccc1ffc0cff0.rar

9.01 MB

下载  售价: 100 积分    赚积分
