恩施至利川公路一份段路线CAD施工方案图纸设计(工程技术标准)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

学士 路线 路基 路面 涵洞 　　 本文为黑龙江科技学院学士学位论文 　　 作者：苏东坡 　　 导师：景海河、杨海涛 　　 专业：交通工程 　　 该资料是湖北恩施至利川公路（K0 000~K4 000）段路线施工图设计，为一级公路，设计年限为15年。根据给定的资料，通过对原始数据的分析，依据交通部颁布的《公路工程技术标准》JTGB01–2003，《公路路线设计规范》JTJ011–2006等有关技术指标，进行了4km的一级公路施工图设计。具体设计内容包括1.路线设计：纸上定线，绘制路线平面图，进行路线纵断面设计；2.路基设计：完成四公里横断面和路基土石方的计算及路基排水设计；3.路面设计：采用沥青混凝土路面结构，完成相应计算；4.涵洞设计：完成一项涵洞设计；5.应用计算机绘制工程图：全部用计算机完成。

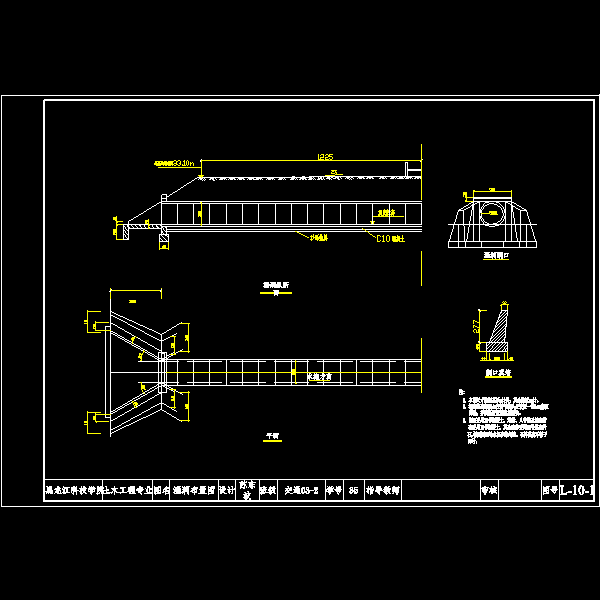

第 1 张图

第 2 张图

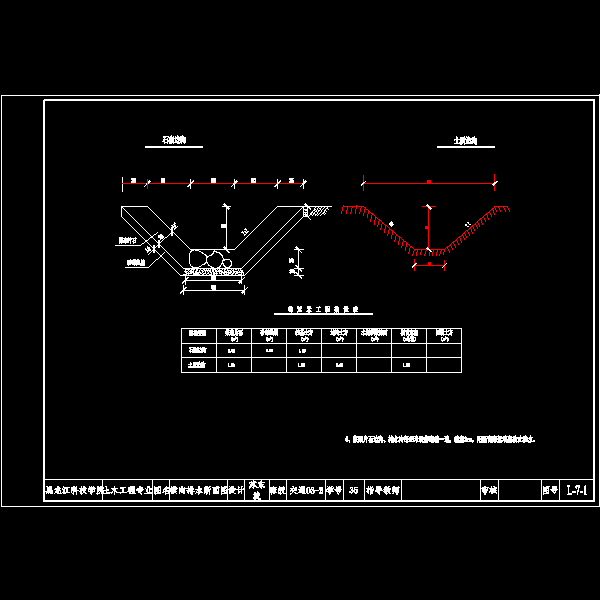

第 3 张图

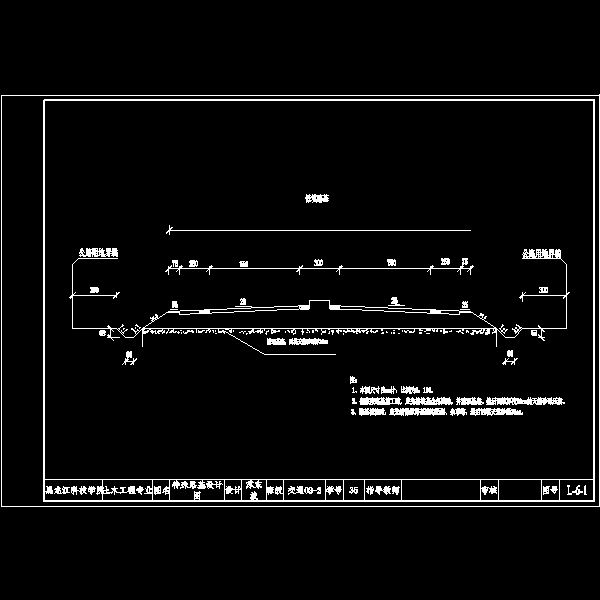

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-30 23:31:38上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
