一份小学直饮水系统CAD施工方案图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 设计阶段：施工图设计
• 供水方式：市政供水
• 设计内容：直饮水

附件详情

一、该资料范围为东莞市某小学直饮水系统：直饮机房装修要求及布置、直饮水水处理设备、消毒灭菌系统、供水系统及监控系统、供回水管网及终端饮水设备等。
二.系统设计1.
水源该项目采用市政给水为水源.自来水供水量要求2.0吨/小时以上.2.供水系统:用水总人数约2500人；日用水量为10T/d；高峰期用水量为 3T/h；分两套制水设备：教学区壹套，住宿及食堂壹套；均为纳滤(NF)主设备为 1.0T/h（产水 1.0吨/小时，产水率>75%）四.直饮水系统材料直饮水设备房内水处理机组部分，凡与水接触的均采用304食品级不锈钢制品；供回水管网所用的管材及管件全部采用直饮水专用绿色环保1.60MPa的PP-R管及管件。灭菌系统所用的臭氧机及紫外线灭菌器全部采用进口产品；供水泵采用不锈钢水泵。

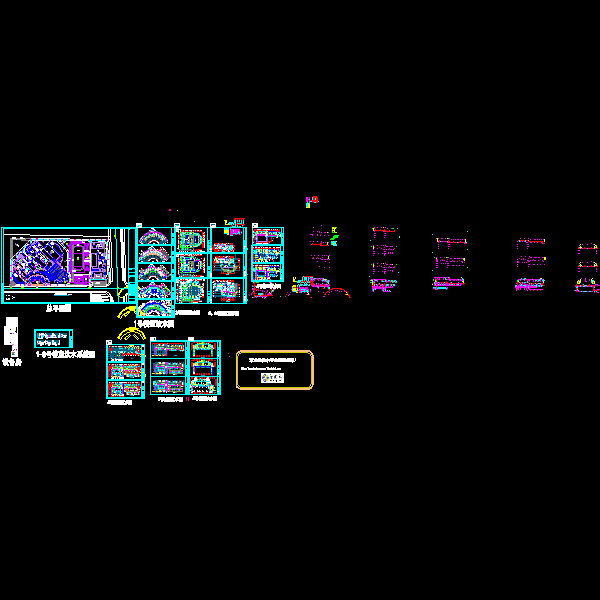

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
