12层医院病房楼给排水CAD施工大样图（直饮水系统室内供氧吸引系统）(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：51507.50平方米
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统,消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级,严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30
• 特殊系统：太阳能热水系统,直饮水
• 大样节点：水箱,水泵,泵房,卫生间
• 热水供应方式：集中热水供应,局部热水供应
• 项目地址：河北

附件详情

• 给排水消防设计施工说明
• 建筑给排水设计图例
• 主要设备材料表
• 给水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 消火栓系统原理图
• 自动喷淋原理图
• 直饮水系统原理图
• 医疗气体原理图
• 给水排水平面图
• 屋顶层给水排水平面图
• 屋顶构架层给水排水平面图
• 水泵房大样图
• 水箱间大样图
• 卫生间大样图
• 管道井

附件详情

该项目位于河北，地上12层，地下1层，建筑高度50.55米，总建筑面积51507.50m2 ，为一类高层民用建筑。本建筑主要功能：地下一层为营养厨房和餐厅、北区分配电室、水泵房、给水机房、污物处理用房、洗衣房、太平间、库房；一层为出入院大厅、出入院办理、病案科、超市、高压氧舱、病房药房、配液中心、消防控制室等。；二层为病房、产房、新生儿监护；三层为妇产科病房、重症监护室；四层为妇产科病房、血液透析；五层为泌尿科病房、康复科病房、NICU；六至十二层为病房。
设计范围：该资料为建筑单体以内的给水排水、消防等管道系统的设计。设计内容主要包括：给水系统、直饮水系统、太阳能热水系统、消火栓系统、自动喷水灭火系统、污水系统、雨水系统、灭火器配置、室内供氧吸引系统。
编制于2013年，共27张。

二层给水排水平面图

管道井平面布置图

水泵房大样图

水箱间大样图

卫生间大样图

消火栓系统原理图

一层给水排水平面图

排水系统原理图

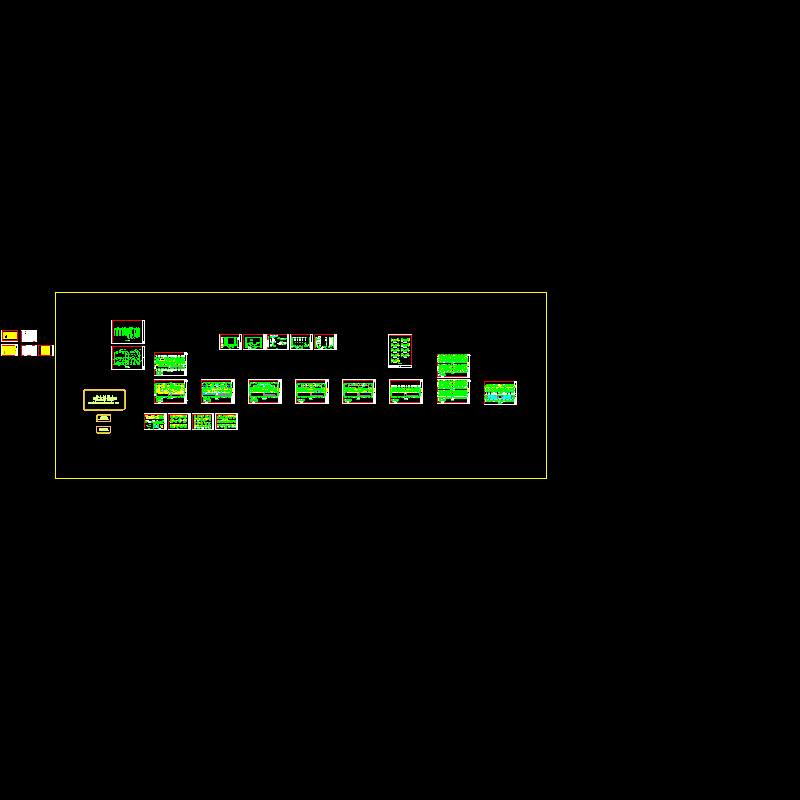

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
