一份5层钢筋混凝土框架结构小学结构CAD施工方案图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.65kN/平方米
• 参考图纸：19张
• 图纸年代：近代

该项目为五层综合教学楼，采用独立基础，现浇钢筋混凝土框架结构，首层层高4.2m，上面四层均为3.6m，建筑高度为19.05m(局部21.75m)，抗震设防烈度为7度。该资料包含：结构设计说明，基础布置平面图，基础详图，柱布置平面图，-0.100m标高梁配筋平面图，结构布置平面图，梁配筋平面图，板配筋平面图，屋面结构布置平面图，屋面梁配筋平面图，楼梯结构详图等19张图纸。
编制于2009年11月。

第 1 张图

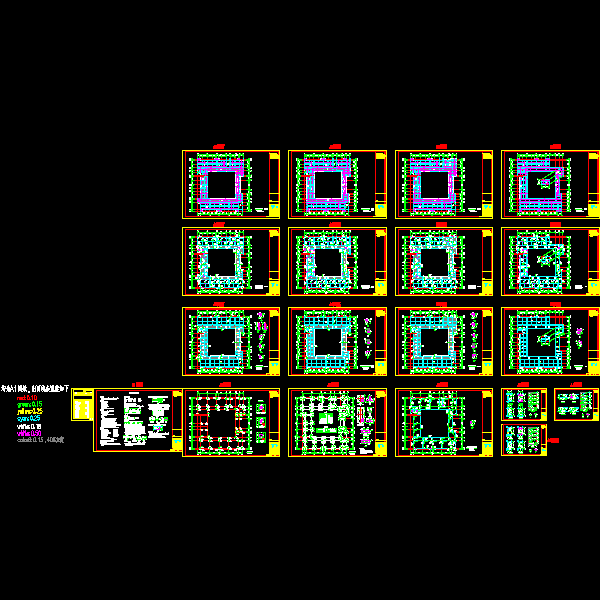

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-28 09:17:18上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
