15层综合办公楼给水排水设计CAD图纸

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-4-21 20:42:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:综合楼
  • 地上层数:15层
  • 地下层数:1层
  • 出图日期:2005
  • 供水方式:市政供水
  • 供水分区:两区
  • 污废水排水体制:分流
  • 设计内容:给排水
  • 地下室用途:车库

附件详情

本建筑为综合办公楼,建筑高度66.50m,其中地下一层为地下汽车库及设备用房,地上一至十五层为会议厅及办公,属一类高层。
设计范围:1、冷水系统,2、消火栓给水系统,3、排水系统(包括生活污水、废水系统)。
(一)、冷水系统:1、水源来自室外自来水环网。
2、给水方式:该项目给水系统分二个区,地下一层汽车库和地上一~四层由室外管网直接供给,系统为下行上給式;五至十五层采用水泵水箱联合供水方式。
由设在地下一层的30m3生活水箱,经生活水泵提升至屋顶13.25m3生活及消防共用水箱,系统为上行下给式。
(二)、消火栓给水系统:
1、 消火栓系统用水量:室内40L/S,火灾延续时间3H。充实水柱10m。
(三)排水系统:
1、生活污水均为重力排水,采用设有伸顶通气立管的单立管排水系统,底层单独排出。
2、地下一层集水坑及消防电梯底部集水坑,采用潜污泵排出。

哈尔滨市某综合办公楼给水排水设计图

哈尔滨市某综合办公楼给水排水设计图

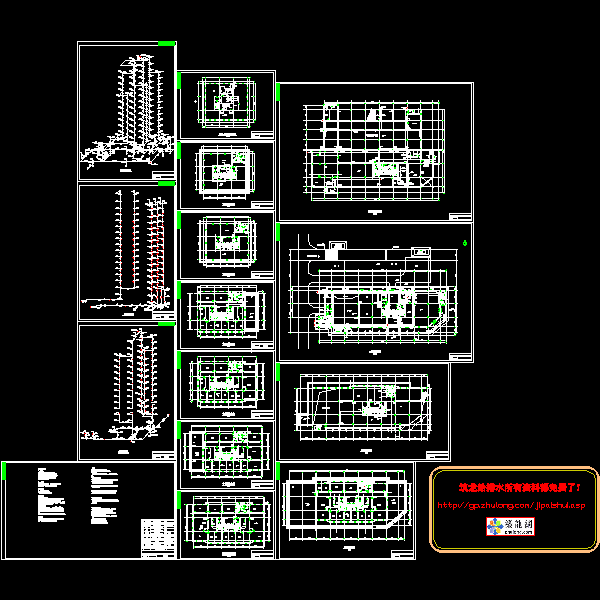

15层综合办公楼给水排水设计CAD图纸
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-21 20:42:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0cfccwwcwd22cscc.rar

516.69 KB

下载  售价: 100 积分    赚积分
