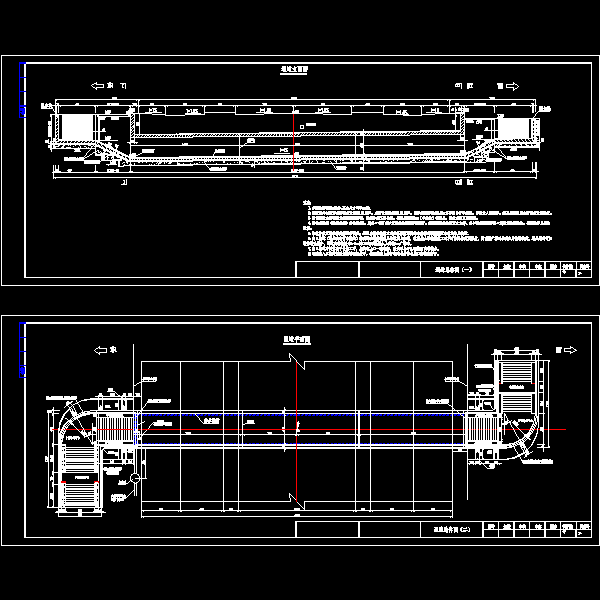

通道净空为2.6x4m,通道箱体总长43m;西侧为扇形出口,东侧为L形出口。 三、设计要点 1、通道中心桩号K0 224.2,道路全宽40米,设双向4车道;标准横断面形式:2x7.5米机动车道 2x2米隔离带 2x5.5米非机动车道 2x5米人行道。 2、通道净宽4米,净高按2.5米控制,实际箱体高度2.6米,底板铺装厚度6-8厘米。 3、通道洞身基础垫层采用50cm砂砾垫层,出口坡道基础开挖成台阶式,并设置5%反向坡,采用6%的水泥稳定土作为基础垫层以保证基础稳定性。 4、人行通道由西向东设置1%纵向坡度,底板上铺装成1%双向横坡;通道两侧设置排水槽,水流汇集到东侧横向排水槽后通过预埋钢管排到集水井内,然后由水泵抽出。 5、人行通道外设置涂料防水层,厚度为25毫米,防水涂料为反应型,涂料为聚氨酯涂膜,总耗量2.5千克/平方米。做法为先刷一道与涂料相同的低涂层,0.5毫米厚;然后涂敷防水层,每遍涂层厚度为0.5毫米,共4.0毫米;完成后经检查合格,再刷聚氨酯涂膜一层,0.5毫米厚,随后抹20毫米厚1:1.25普通硅酸盐水泥砂浆。;混凝土表面不平整处,须在涂防水层前用1:2.5水泥砂浆抹平,为防回填时破坏防水层,可在防水层上再加铺保护层,具体做法参看(通道变形缝构造图)。出口坡道防水同通道洞身。 6、人行通道沉降(变形)缝处设橡胶止水带,填缝料为沥青玛蹄脂。全通道共设置4道降缝,两端通道节段与出口坡道底板及侧墙连接处设置沉降缝构造。 7、装修:墙面瓷砖做法参见J9501-22/5,地面防滑地砖做法参见J9501-11/3,顶面用1:2水泥砂浆抹平后采用涂料粉刷。出口坡道(踏步及自行车坡道)地面、墙面装饰面是在相应钢筋混凝土构造上加铺(坡道结构图中未示出)的,因此在浇注钢筋混凝土结构时应保证其结构尺寸,不可扣除装饰面层厚;通道内底板铺装构造见相应结构图。 8、坡道出入口采用轻钢结构防雨罩,应由专业厂家设计、制作、安装。 该资料包含 1、总体图. 2、平面. 3、设计说明 4、目录 5、通道钢筋图. 6、栏杆祥图 7、工程量表. 8、地下通道排水. 9、侧墙图钢筋图. 10、变形沉降缝.
总体图变更.dwg

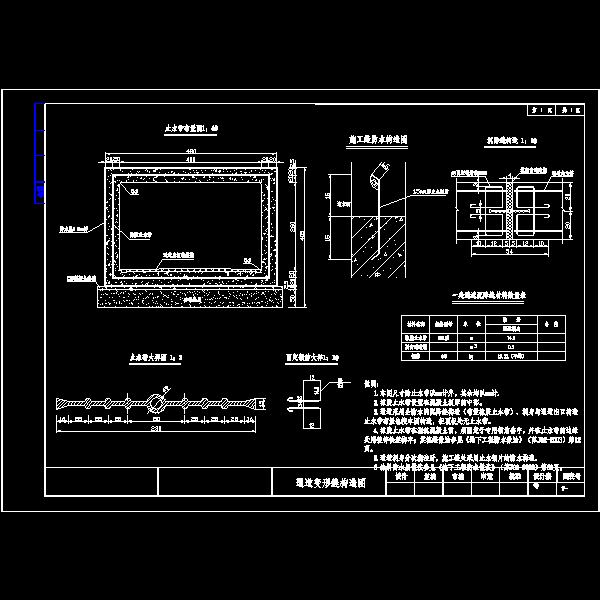

变形沉降缝.dwg
侧墙图钢筋图.dwg

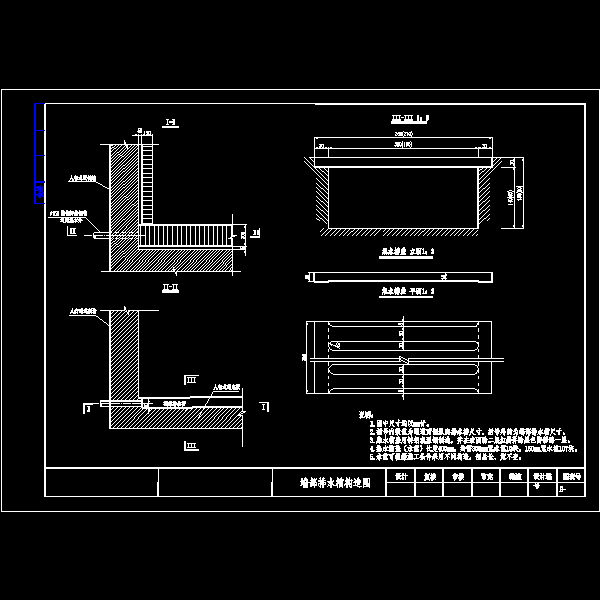

地下通道排水.dwg
地下通道排水2.dwg

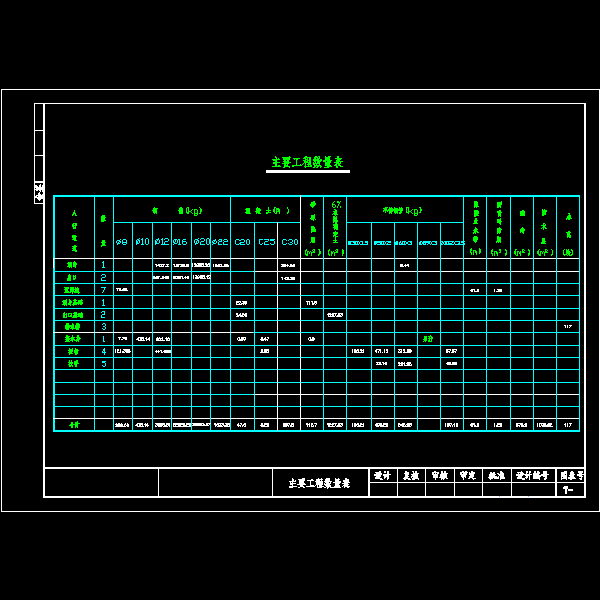

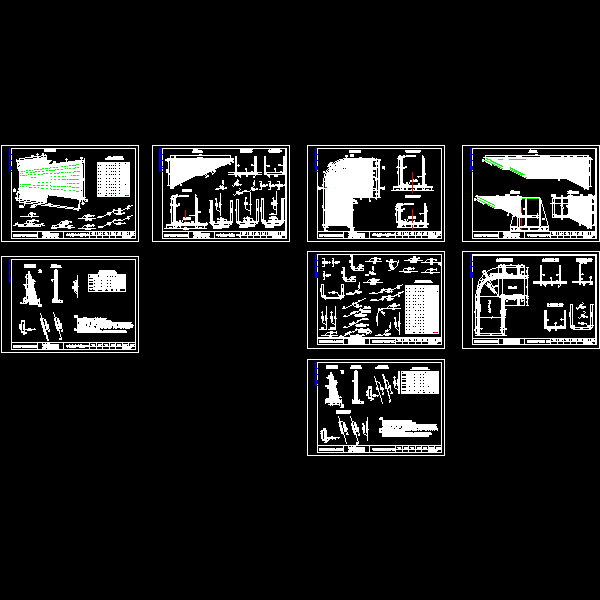

工程量表.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
