武广客运专线乌龙泉至花都段一份大桥工程CAD施工方案图纸

[复制链接]

0

主题

0

帖子

754

积分

超级版主

Rank: 8Rank: 8

积分
754
发表于 2020-4-21 17:59:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


1.桥跨布置:   10-32m 1-24m双线简支箱梁   桥全长:L=365.66   2、梁部施工组织设计   本桥箱梁采用预制、架设后浇翼缘板施工方法。垫石顶支座底板底之间设3cm厚的调平压浆层,垫石顶标高已考虑此项因素。   3、主要建筑材料   混凝土   C50混凝土:用于主梁   C30混凝土:用于桥墩、桥台、承台   C30混凝土:用于桩基础。   钢材、钢筋   HRB335钢筋:用于构件主要受力钢筋。   Q235钢筋:用于一般箍筋及构造钢筋。   4、支座类型   本桥简支箱梁采用KTYZM系列圆柱面钢支座   5、墩台及基础   简支梁桥墩采用圆端形空心墩,桥台采用矩形空心台。   全桥墩台基础采用钻孔灌注桩基础。武汉台采用12φ1.0m钻孔柱桩, 1号墩采用9φ1.0m钻孔柱桩,2、9号墩采用8φ1.25m钻孔柱桩,3~8号墩采用9φ1.25m钻孔柱桩,10号墩采用8φ1.0m钻孔柱桩,新广州台采用9φ1.25m钻孔柱桩。   6、固定支座设置情况   全桥固定支座设于每孔梁的武汉端(下坡端)。   7、基础及下部结构施工方案   陆地上桥梁基础施工施工较为简单,按常规施工方法即可。

封面.dwg
封面.dwg

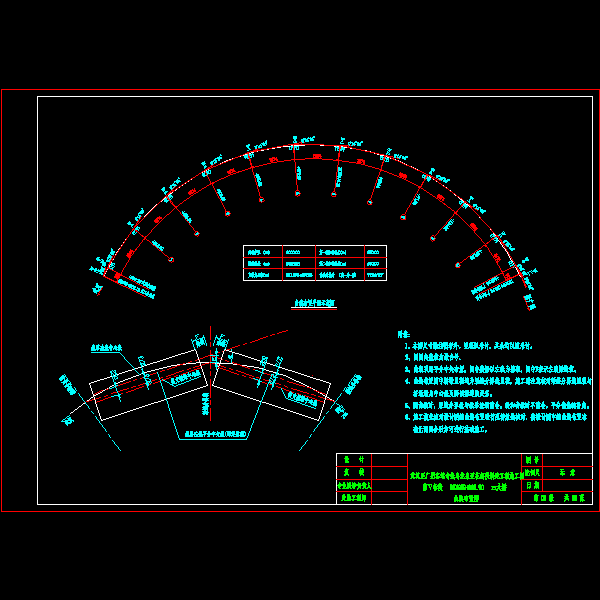

曲线布置.dwg
曲线布置.dwg

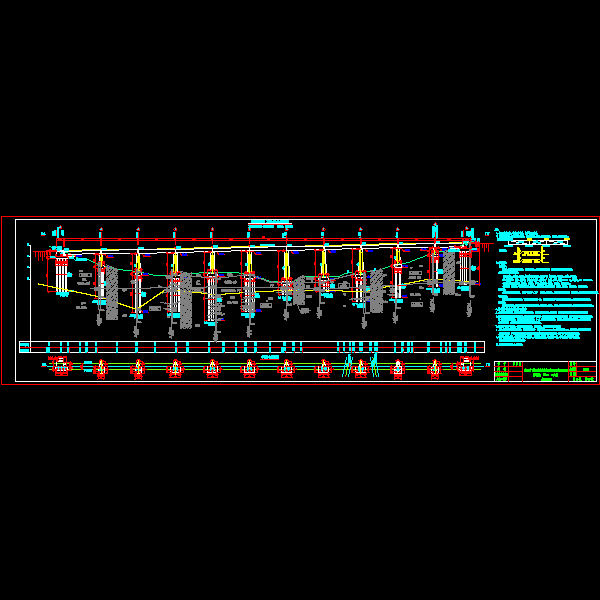

石坑大桥全桥布置图.dwg
石坑大桥全桥布置图.dwg
石坑大桥展示图.dwg
石坑大桥展示图.dwg

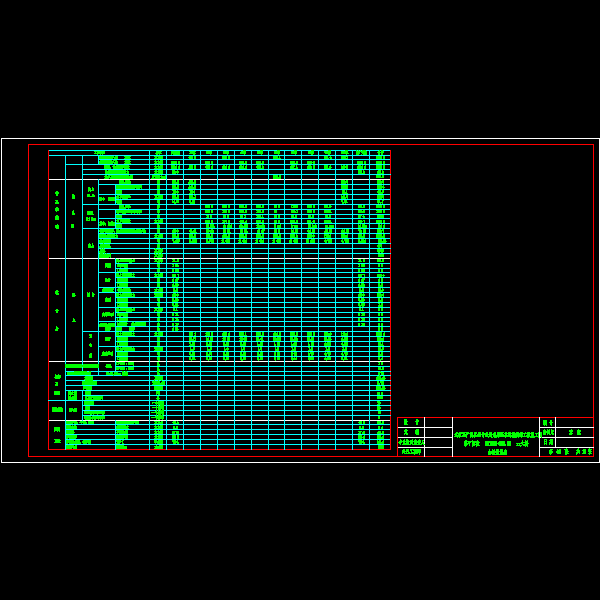

石坑大桥数量-修(06.6.16).dwg
石坑大桥数量-修(06.6.16).dwg

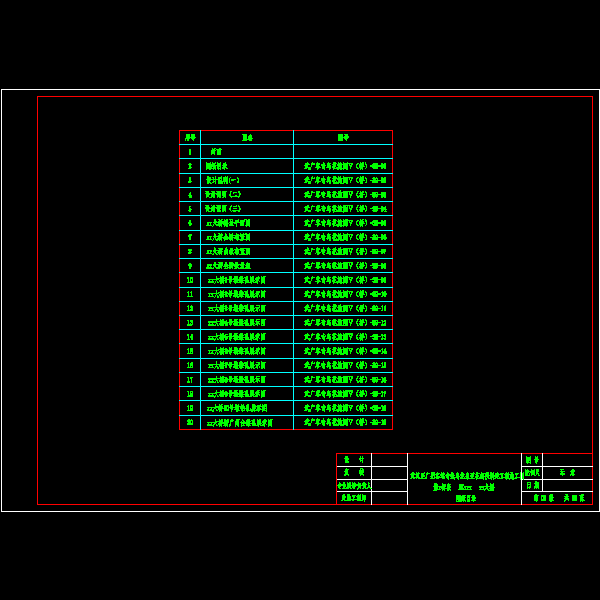

石坑大桥目录.dwg
石坑大桥目录.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-21 17:59:35上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwdfc0f1ewc02d1.rar

1.08 MB
