申嘉湖杭高速公路练市至段三跨连续箱梁大桥设计CAD大样图(dwg)

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-6-22 21:52:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 1.说明
  • 2.全桥工程数量表
  • 3.桥位平面图(一)~(二)
  • 4.桥型布置图(一)~(四)
  • 5.桥跨平面布置示意图(一)~(三)
  • 6.桩位坐标表(一)~(二)上部构造
  • 7.主桥箱梁一般构造图(一)~(四)
  • 8.主桥箱梁纵向预应力钢束布置图(一)~(三)
  • 9.主桥箱梁顶板钢束大样图
  • 10.主桥箱梁中跨底板钢束大样图
  • 11.主桥箱梁边跨底板钢束大样图
  • 12.主桥箱梁纵向预应力钢束数量表
  • 13.主桥箱梁纵向预应力钢束断面图(一)~(十九)
  • 14.主桥箱梁横向预应力钢束布置图(一)~(四)
  • 15.主桥箱梁竖向预应力钢筋布置图(一)~(六)
  • 16.主桥箱梁中横隔板横向预应力钢筋布置图(一)~(二)
  • 17.主桥箱梁0号块普通钢筋构造图(一)~(五)
  • 18.主桥箱梁0号块横隔板普通钢筋构造图(一)~(二)
  • 19.主桥箱梁1号块普通钢筋构造图(一)~(二)
  • 20.主桥箱梁2号块普通钢筋构造图(一)~(二)
  • 21.主桥箱梁3号块普通钢筋构造图(一)~(二)
  • 22.主桥箱梁4号块普通钢筋构造图(一)~(二)
  • 23.主桥箱梁5号块普通钢筋构造图(一)~(二)
  • 24.主桥箱梁6号块普通钢筋构造图(一)~(二)
  • 25.主桥箱梁7号块普通钢筋构造图(一)~(二)
  • 26.主桥箱梁8号块普通钢筋构造图(一)~(二)
  • 27.主桥箱梁9号块普通钢筋构造图(一)~(四)
  • 28.主桥箱梁9号块横隔板普通钢筋构造图(一)~(二)
  • 29.主桥箱梁底板、腹板防裂钢筋构造图
  • 30.主桥箱梁齿板一般构造图(一)~(二)
  • 31.主桥箱梁齿板钢筋构造图(一)~(四)
  • 32.主桥箱梁槽口大样及封锚钢筋构造图
  • 33.主桥纵向预应力钢束定位钢筋及锚下螺旋筋构造图
  • 34.主桥箱梁合拢段劲性骨架构造图
  • 35.主桥盆式橡胶支座构造图(一)~(三)
  • 36.主桥施工概略流程(一)~(二)下部构造
  • 37.主桥主墩一般构造图
  • 38.主桥主墩桩基钢筋构造图
  • 39.主桥主墩承台钢筋构造图(一)~(二)
  • 40.主桥主墩墩身钢筋构造图(一)~(二)
  • 41.主桥主墩挡块、支座垫石钢筋构造图(一)~(二)
  • 42.主桥主墩临时固接构造图
  • 43.主桥过渡墩一般构造图
  • 44.主桥过渡墩桩基钢筋构造图
  • 45.主桥过渡墩承台钢筋构造图(一)~(二)
  • 46.主桥过渡墩墩柱钢筋构造图
  • 47.主桥过渡墩盖梁钢筋构造图(一)~(三)
  • 48.主桥过渡墩挡块、支座垫石钢筋构造图(一)~(二)
  • 49.引桥桥墩一般构造图(一)~(四)
  • 50.引桥桥墩桩柱钢筋构造图(一)~(三)
  • 51.桥台一般构造图
  • 52.桥台桩基钢筋构造图
  • 53.锥坡一般构造图

附件详情

主桥上部结构为(40 70 40)m三跨PC变截面连续箱梁,由上、下行分离的两个单箱单室箱型截面组成。单个箱体顶板宽13.25m ,厚0.28m,设2%的横坡;底板宽6.75m,厚度由0.3m从跨中至距主墩中心3.75m范围按二次抛物线变化成0.8m,横桥向底板保持水平;箱梁根部梁高3.8m,跨中梁高1.8m,箱梁梁高从距跨中1.0m至距主墩中心3.75m处按二次抛物线变化;腹板厚度1~5号块为0.70m,7~9号块为0.50m,在6号块件范围内由0.70m按直线变化到0.50m;翼缘板悬臂长为3.25m,端部厚0.18m,根部厚0.70m。除在主墩墩顶设置一道厚2.5m的横隔板,边跨端部设厚1.5m的横梁外,其余部位均不设横隔板。

申嘉湖杭高速公路练市至段三跨连续箱梁大桥设计CAD大样图(dwg)

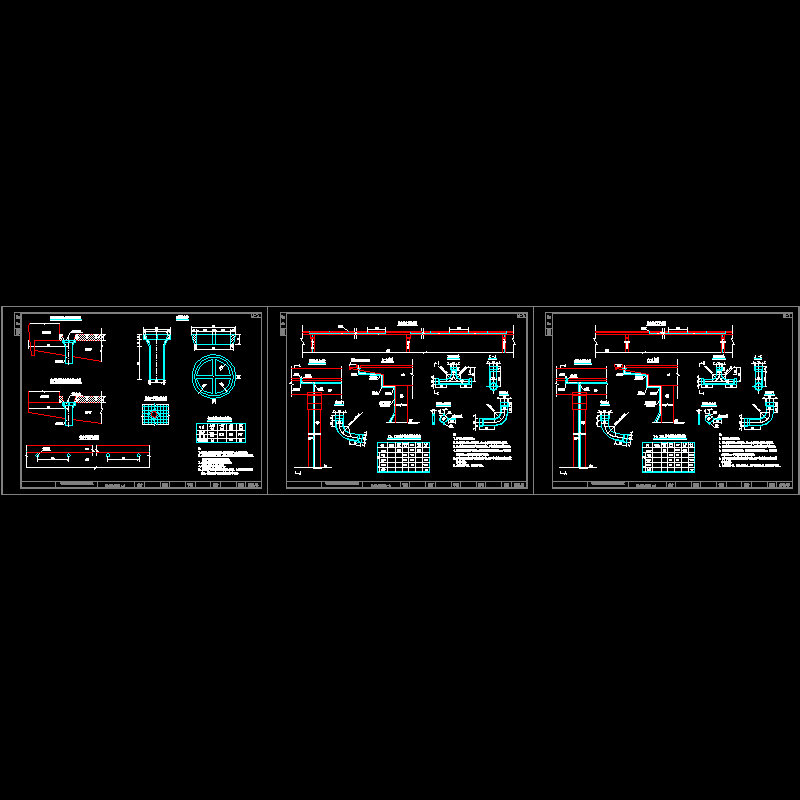

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:52:36上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在毕业论文专区发帖交流相关知识。

附件2099v11ew1c0de12dewfcfc.rar

4.37 MB

下载  售价: 100 积分    赚积分
