3层餐厅装饰电路设计dwg格式CAD图纸

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

建筑类别：餐饮 建筑高度：多层建筑
地上层数：3层
参考图纸：8张
图纸年代：近代
强电设计：低压配电,电气照明
弱电设计：有线电视和卫星接收系统

附件详情 施工说明： 　　 A：吊顶轻钢龙骨和隔墙轻钢龙骨接入电源保护地线。 　　 B：面板开关安装高度1.3米，电视机插座离地面高70公分安装、其余插座除图中已经标注的安装高度外，插座安装高度离地面30公分安装。 　　 C：木制作造型灯箱及隔断灯箱内电源连线用金属软管敷设，但必须有散热气孔，柜台内安装的射灯要留有散热空间和刷好防火涂料。 　　 D：光沿荧光灯及光沿光带安装必须要与装饰面材留有大于4公分的散热距离。 　　 E: 备餐柜内插座及灯具的安装位置和高度请根据装饰设计的备餐柜尺寸确定。 2 3 4

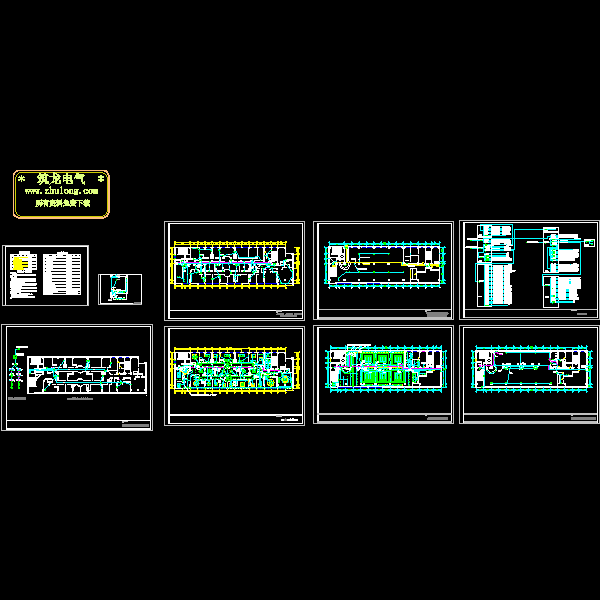

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
