大型连锁外企餐厅电气施工CAD图纸102张（装饰水暖2014年）(钢筋混凝土结构)(TN-S)

kkhuihui77 · 发表于 2020-5-14 14:57:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：餐饮
建筑高度：单层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：365.0平方米
地上层数：1层
地下层数：1层
图纸设计深度：施工图
参考图纸：102张
图纸年代：近代
地下室用途：其它
节点大样：弱电设备
负荷等级：二级
防雷等级：第二类
有线广播：服务性
接地方式：TN-S
项目地址：安徽
强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计： ,入侵报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,其它

附件详情

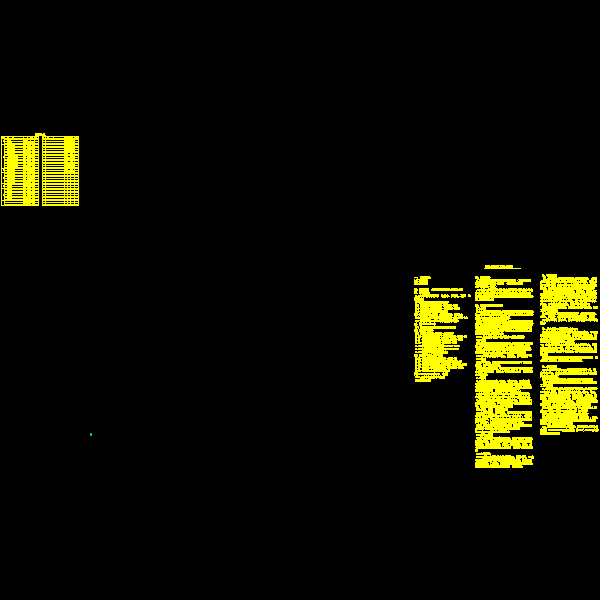

1、说明
2、配电系统图
3、配电二次控制系统图
4、防盗报警系统
5、广播系统图
6、视频监控系统图
7、wifi安装系统图
8、等电位联结系统图示例
9、弱电线路系统图
10、消防自动报警系统图
11、收银台线槽立面图
12、配电平面图
13、mccafe插座平面图
14、IT机柜安装详图
15、照明配电平面图
16、弱电桥架布置平面图
17、视频监控平面图
18、防盗报警系统平面图
19、消防自动喷淋平面图
20、消防自动报警平面图
21、网络安装平面图
22、消防疏散应急
23、消防机械排烟平面图
24、消防栓布置平面图

附件详情

该附件是[合肥]大型连锁外企餐厅全套电气施工图纸（含装饰水暖 2014年），总共102张。
本餐厅的建筑面积365.0m，地上一层，地下一层。
设计范围：1、照明配电；2、动力配电(含厨房、空调、给排水等设备)；3、防盗报警系统；4、音响广播系统；5、闭路电视监控系统；6、厨房KVS及POS系统；7、防雷及接地；8、火灾探测系统及手动报警系统；9、火灾事故广播；10、火灾应急照明及电源；11、消防联动控制。
......
编制于2014年，总共102张。

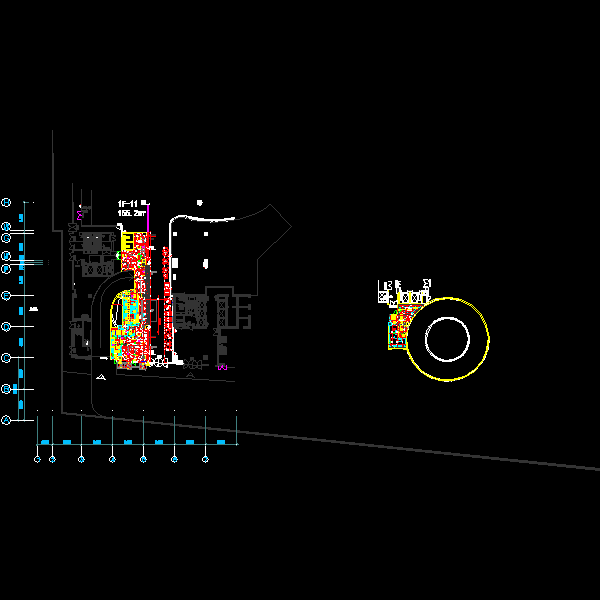

一层视频监控平面图

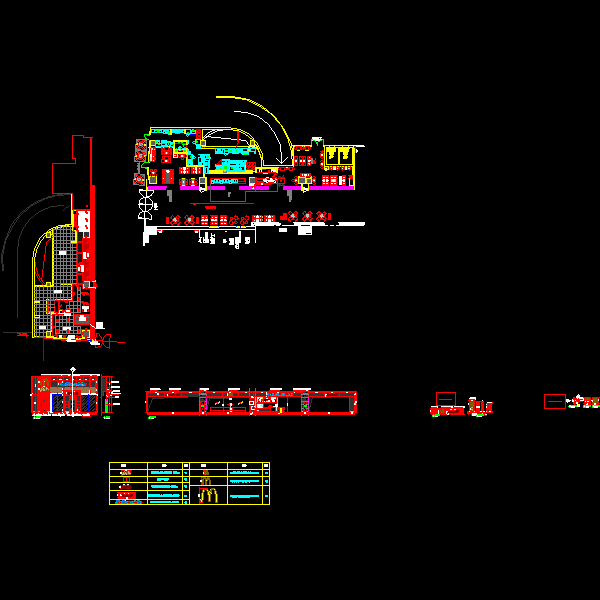

收银台线槽立面图

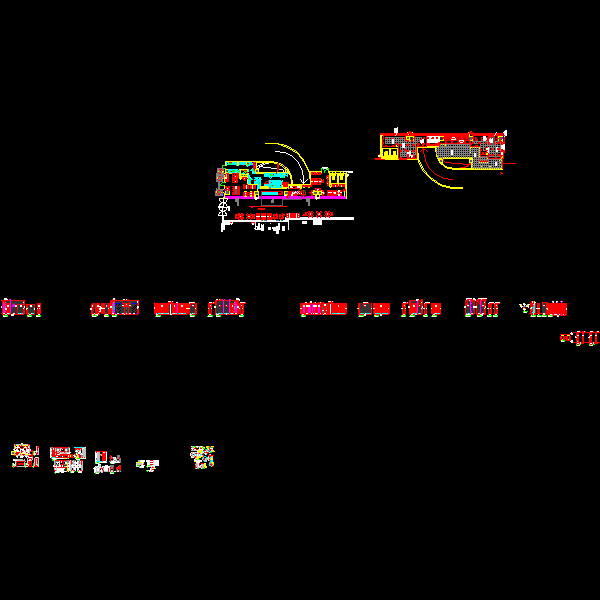

一层消防自动喷淋平面图
