一份78 180 78m自锚式悬索桥主梁一般构造节点详细CAD图纸设计(沥青混凝土)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计技术标准 　　1）. 主桥桥宽：4m（人行道） 5m（慢车道） 4m（分隔带） 16m（快车道） 4m（分隔带） 5m（慢车道） 4m（人行道）=42m； 　　2）. 设计荷载：城-B级； 　　 人群荷载按《城市桥梁荷载设计标准》执行； 　　3）. 设计纵、横坡：桥面竖曲线R=3000米； 　　 纵坡2.5%； 　　 双向横坡：1.7%； 　　4）. 航道标准：六级航道，设计水位3.80米（黄海高程）； 　　5）. 抗震设防：抗震设计按地震基本烈度6度设防，抗震措施按7度设防； 　　6）. 桥面铺装：8cm沥青混凝土； 　　7）. 过桥管线：设计时考虑各种通讯管线过桥（人行道板下）； 　　

主梁一般构造图.dwg

主梁一般构造图偶数.dwg

主梁一般构造图奇数.dwg

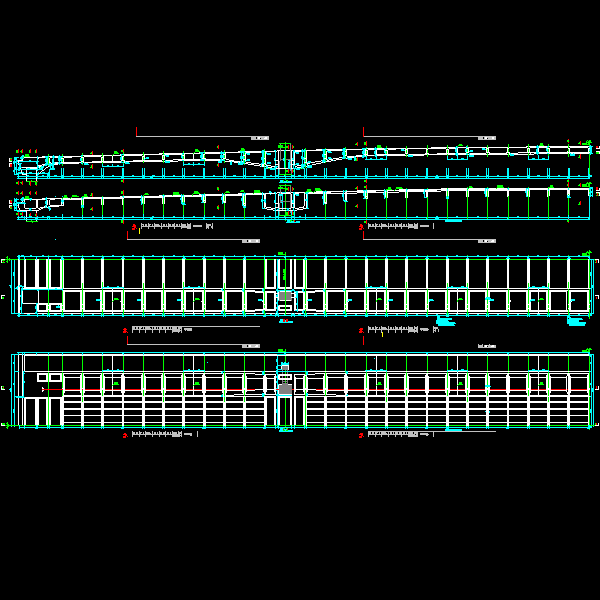

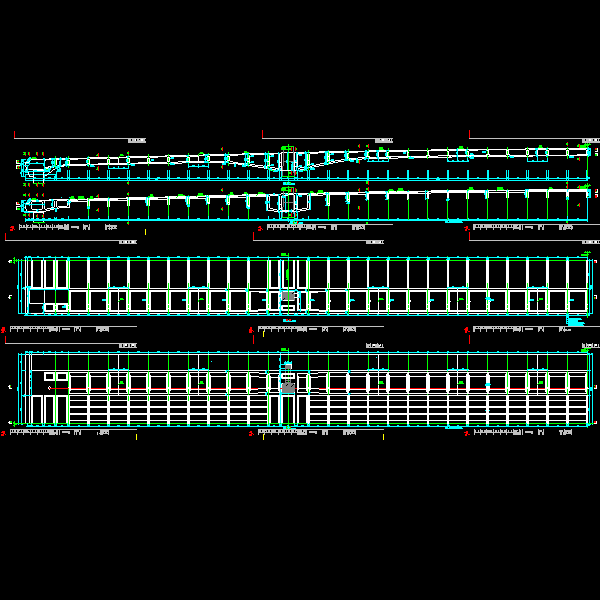

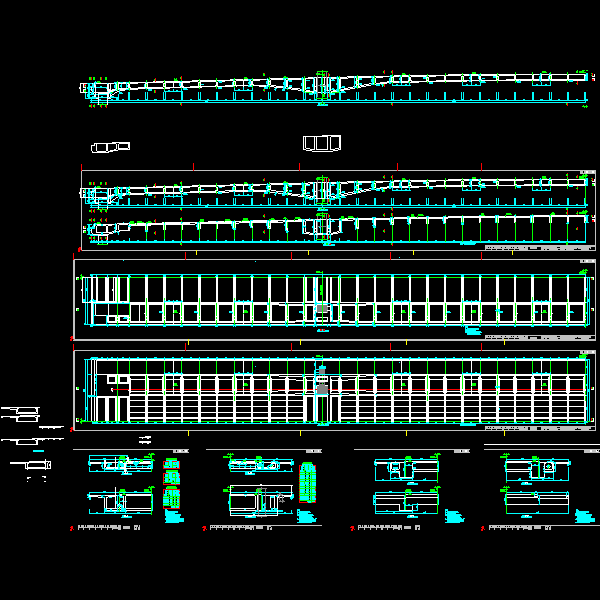

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-11 13:04:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在其他下载专区发帖交流相关知识。
