双索面自锚式悬索桥竣工图纸cad构造图及配筋图

资料简介
赚取积分

位置：辽宁
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：330m
承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥梁平面图
桥梁总布置图

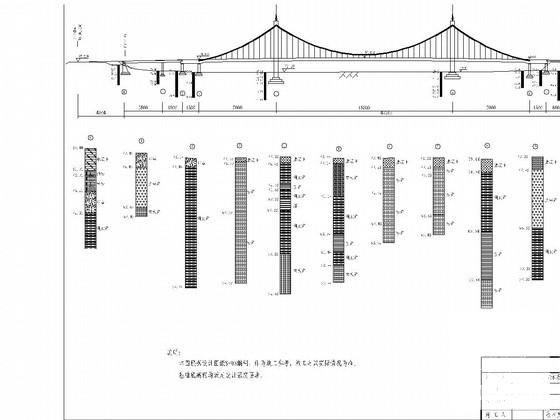

桥梁地质剖面图
墩台坐标图
4号索塔构造图
5号索塔构造图
索塔横梁预应力筋图
索塔配筋图3
塔顶构造配筋图
4号主塔基础构造及配筋图
5号主塔基础构造及配筋图
主桥墩柱构造及配筋图
主桥墩基础构造及配筋图
主桥箱梁构造图（三）

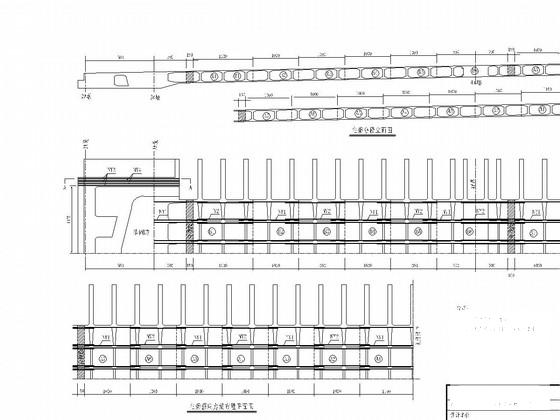

主桥预制悬臂梁构造图
主桥箱梁配筋图（四）
主桥一般横梁普通钢筋配筋图
主塔处横梁配筋图（三）
锚固跨普通钢筋图（十一）
主桥预制悬臂梁（80cm）配筋图
主桥预制悬臂梁（95cm）配筋图2
主桥纵向预应力筋图（二）
主桥一般横梁预应力配筋图（二）
锚固跨预应力筋图
主梁合拢段劲性骨架构造图(二)
锚固跨出口封闭装置结构图
北侧引桥构造图
南侧引桥构造图
北侧引桥主梁预应力筋图（五）
南侧引桥主梁预应力筋图（七）
引桥A类锯齿配筋图
引桥B类锯齿配筋图

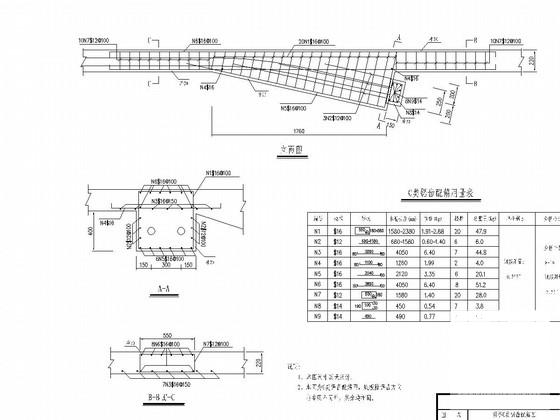

引桥C类锯齿配筋图
北侧引桥箱梁配筋图
北侧引桥箱梁腹板配筋图
北侧引桥箱梁顶板配筋图
北侧引桥7#-8#箱梁配筋图（三）
南侧引桥箱梁配筋图
南侧引桥箱梁腹板配筋图
引桥横梁预应力筋图（二）
引桥A类端横梁普通钢筋图
引桥B类端横梁普通钢筋图
引桥中横梁普通钢筋图
引桥墩柱钢筋构造图（二）
桥台一般构造图
0＃桥台肋板配筋图
11＃桥台肋板配筋图
11#桥台耳墙配筋图
桥台背墙配筋图
桥台搭板构造及配筋图
桥台、桥墩扩大基础钢筋构造图(二)
主缆线型及构造图
主缆设计图2
索夹及吊索布置图
主缆钢丝绳安装示意图
主缆接头连接图
定位板构造安装示意图

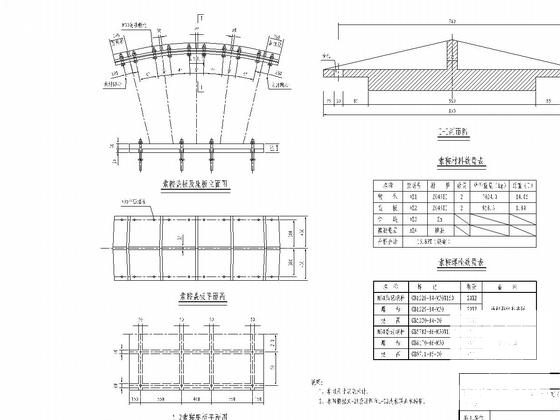

塔顶索鞍构造图（三）
塔顶索鞍定位及局部配筋图
塔顶索鞍锌块构造图（二）
主梁滑动索鞍锌块构造图（二）
主梁固定索鞍锌块构造图
塔顶鞍座顶推结构图（二）
梁上滑动索鞍构造图（二）
梁上固定索鞍构造图（二）
索夹SJ1(I)构造图
索夹SJ1(II)构造图
SJ2构造图
SJ3构造图
封闭索夹构造图
螺栓、耳板、销子构造图
主缆防护罩设计图
主缆防护罩及封闭索夹安装部位图
0#索夹下部连接构造图
吊索防护罩、防雨罩示意图
主缆检查走道安装部位图
主缆检查走道设计图（四）
主缆防护方案
桥面系构造图
主桥非机动车道桥面板及人行道桥面板构造图
主桥非机动车道桥面板及人行道桥面板配筋图
桥面铺装，防撞墙及泄水管构造图
引桥人行道板配筋图
全桥支座布置图
伸缩缝构造图
路灯构造图
路灯预埋件
栏杆构造图
塔顶避雷针
主桥工程数量表
引桥工程数量表

附件详情

道路等级：城市主干路；机动车道数：双向6车道；计算行车速度：60km/h；桥梁宽度：41 m，布置形式为2.62m人行道+3.38m非机动车道+（2.5+6×3.75+2.5 ）机动车道+3.38m非机动车道+2.62m人行道；桥面横坡：1.5%；桥梁纵断：纵坡2％，凸曲线半径7000m；设计荷载：城－A级，人行道活载3.5KN/m2，非机动车道活载3.5KN/m2。
大桥全长476.15m。跨径布置为（35+18+15+70+160+70+15+16+24+29.15+24）m。其中主桥为自锚式混凝土吊桥，长度330m，为世界上跨度最大的自锚式悬索桥。南岸引桥为（35+18）m两跨预应力混凝土箱梁，北岸引桥（16+24+29.15+24）m一跨钢筋混凝土箱梁加三跨预应力混凝土箱梁。主桥为双索面自锚式混凝土吊桥，主跨为160m，边跨70m，锚固跨15m，全长15+70+160+70+15＝330m，主梁为五跨连续箱梁，主缆中心距26.5m，吊索沿顺桥向间距5m。主梁采用钢筋混凝土箱梁，箱梁标准断面为单箱五室，梁宽41m，梁中心高度2.5m，设双向1.5％横坡。箱梁顶板厚度20cm，底板厚度18cm，边腹板厚50cm，中间腹板厚40cm。箱梁内每5m设一道横梁，横梁中间厚度40cm，端部加厚为95cm，横梁内配置2-16φ15.24mm和2-5φ15.24mm钢绞线预应力束，共42束布置。H型塔。塔柱采用矩形截面，尺寸为2.5mx3.5m。上横梁采用由两条曲线组成的变截面梁。塔柱为实体断面，上下横梁为箱形截面。边墩采用钢筋混凝土双圆柱墩，直径2.0m。基础采用扩大基础。主缆中跨矢跨比采用1/6。主缆直径54.3cm，由85根φ54mm镀锌钢丝绳组成，钢丝标准强度为1960Mpa，主缆由单根连续的钢丝绳绕过全部索鞍形成。吊杆采用121xφ7.1mm镀锌高强平行钢丝，强度为1670Mpa，钢丝束外设PE护套。GPZ型盆式橡胶支座。
南岸引桥为（35+18）m两跨预应力混凝土箱梁，北岸引桥（16+24+29.15+24）m三跨预应力混凝土箱梁。箱梁采用单箱七室箱形截面，梁宽41m，桥轴线处梁高1.75m，外侧悬臂长3.5m，标准断面顶板厚22cm，底板厚20，边腹板厚40cm，中间腹板厚35cm，梁顶设1.5%横坡。桥墩为4根φ1.5m钢筋混凝土圆柱墩。桥台采用肋板式桥台。墩台基础为扩大基础。梁底均采用板式橡胶支座……共计137张，
