钢厂钢结构厂房施工组织设计

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目 录
• 第1章项目概要 4
• 1.1编制说明 4
• 1.2 编制依据 4
• 1.3 项目概况 6
• 1.4 设计概况 7
• 1.5 厂址位置及自然条件 8
• 第2章 施工管理目标与 项目管理 组织机构 9
• 2.1施工管理目标 9
• 2.2 施工管理原则 10
• 2.3 施工管理组织机构 10
• 2.4 项目管理责任 14
• 第3章 施工部署 15
• 3.1 部署原则 15
• 3.2 施工区域划分 15
• 3.3 总体施工程序 16
• 3.4施工程序控制点 16
• 3.5 资源投入计划 17
• 第4章 进度计划 19
• 4.1 编制依据和说明 19
• 4.2 进度计划 19
• 4.3 实现工期目标的主要措施 19
• 第5章 施工准备计划 20
• 5.1 技术准备 20
• 5.2施工准备 21
• 5.3 材料的准备 22
• 5.4 生产准备 22
• 5.4.1施工现场临时用电、用水 22
• 第6章 钢结制作方案 24
• 6.1钢结构构件加工流程 24
• 6.2钢结构制作工序标准及要求 25
• 6.3 深化设计方案 43
• 6.4 主要构件制作方案 49
• 6.5焊接的工艺流程和技术方案 53
• 6.6 构件包装与运输 68
• 第7章 钢结构安装 施工方案 71
• 7.1 钢结构项目概要及部署 71
• 7.2 钢结构主体安装 75
• 7.3 测量方案 86
• 第8章 工程难点解决措施 92
• 8.1工期保证措施 92
• 8.2防风、防雨、防雪措施 93
• 8.3测量保障措施 94
• 8.4厚板焊接防撕裂措施 94
• 第9章 各种施工管理措施 96
• 9.1 质量保证体系与保证措施 96
• 9.2 工期保证措施 104
• 9.3 安全生产保证措施 106
• 9.4 文明施工与环保措施 113
• 9.5 成品和半成品保护措施 115
• 9.6 紧急预案 115

附件详情

1.4.1连铸厂房结构工程简介：
连铸系统工程量为2.6万吨。其中最大柱子重量约为73吨，高度约为43米；最大吊车梁重量约为65吨，长度为28米；最大屋面梁重量约为20吨，长度为40米。
1.4.2 连铸主厂房主要生产工艺简述：
将经过精炼的钢水通过过跨车送到钢水接受跨，再用450吨天车将钢包吊到钢包回转台上，通过中间包和结晶器、冷却段将钢水铸成钢坯，再通过切割跨将钢坯进行分段，分段的钢坯通过辊道进入横移跨，再通过辊道将钢坯送到出坯一跨和出坯二跨。
1.4.3该项目的重点和难点：
1.4.3.1工程重点：
连铸区浇注跨和切割跨横移跨土建和设备安装复杂，工程量大，需三个专业相互配合，才能安装甲方要求保质、保量、保安全的完成施工任务。钢结构的安装制约着其他两个专业的工程进度，因此，合理的安排钢结构安装进度，成为工程的关键。因此浇注跨和切割跨的钢结构安装成为连铸区钢结构安装的重点。首先创造钢柱基础的开工条件，创造结构安装条件，随着钢结构安装的退出，土建和设备专业逐步进行
1.4.3.2钢结构施工的难点
A、钢结构制作、安装工作量大，约2.6万吨，且时间紧约12个月，平均月制安工作量为0.2万多吨钢结构。
B、安装高度高，施工难度大。
C、测量控制要求高。钢结构在安装过程中，结构不但受风荷载的影响，而且日照和温度等天气变化，使结构空间位置始终处于动态变化状态。对测量控制的方法和测量精度提出了高要求。
D、制作控制焊接变形，消除残余应力，防止层状撕裂。现场焊接工程量大。此项工程大量使用40-90mm厚钢板。框架结构的连接大部分为现场焊接，使整个工程焊接工程量巨大。
E、安全防护要求高。安全防护难度大。海边和高空作业风力大，对安全提出更高要求。
……

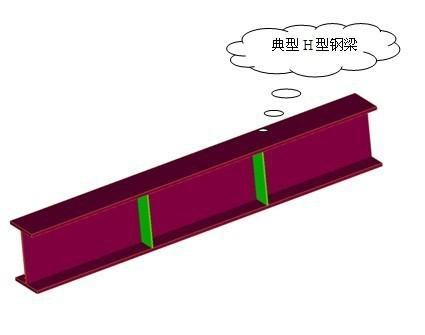

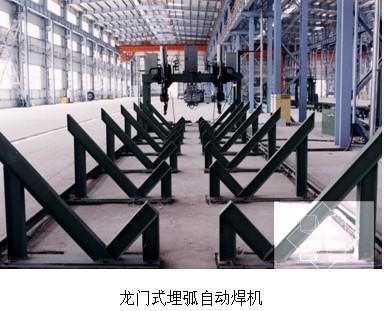

6.4.2.2焊接H型钢杆件制作程序
①放样、下料：钢板放样采用计算机进行放样，放样时根据零件加工、焊接等要求加放一定机加工余量及焊接收缩补偿量；钢板下料切切割设备主要采用数控及焰多头直条切割机等。
②零件加工：腹板两侧焊接边缘采用数控切割进行加工，杆件组装焊接完后采用矫正机或火工进行矫正，以确保杆件外形尺寸及孔群钻孔精度要求。
……
6.5焊接的工艺流程和技术方案
6.5.1厚板焊接工艺
6.5.1.1焊接特点、难点分析
该项目结构复杂、特别是各重要节点处理难度相当大，经综合研究、分析该项目在焊接方面主要有以下几项特点、难点。
(1)使用钢板厚度大，强度等级高
(2)焊接熔敷金属量大(3)结构复杂，焊接残余应力大，变形也大该项目使用钢材普遍均为厚板，焊接时填充焊材熔敷金属量大，焊接时间长，热输入总量高，因此结构焊后应力和变形大；钢材截面占构件截面比例高，构件施焊时焊缝拘束度高、焊接残余应力大。
……
7.2.3钢结构安装部署
7.2.3.1钢结构施工部署

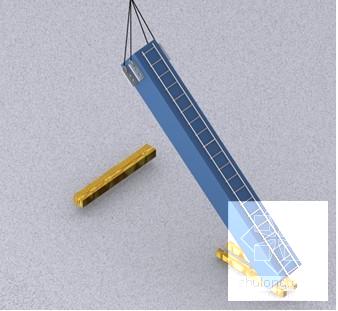

A、安装工艺步骤：钢柱安装、调整固定-柱间支撑-吊车梁系统安装-钢屋架、钢天窗系统安装-吊车梁系统调整固定-墙架结构安装。
B、安装的顺序为：先安装浇铸跨切割跨跨区的柱子和梁，然后横移的柱子和吊车梁。如果现场条件允许，可以多部位、多点同时进行吊装作业。如吊装跨出坯二跨和出坯一跨的钢柱及吊车梁。
C、在切割跨和出坯一跨各设置一台300T.M塔吊，吊装浇铸跨、切割跨、横移跨、出坯二跨四跨屋面结构。安装方向从西向东。
……
字数约7.2万字

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
