某轻钢厂房结构图
该资料为：某轻钢厂房结构图
该项目混凝土柱顶高度为5m、3.8m，柱距为8m,跨度为20m、18m。
屋盖采用钢管平面桁架结构体系，桁架与混凝土柱铰接，桁架节点采用钢管之间直接相贯的焊接节点。屋面围护结构采用单层压型彩色钢板带保温层屋面板和角钢檩条,屋面拱形双向排有组织排水。
该资料包含：

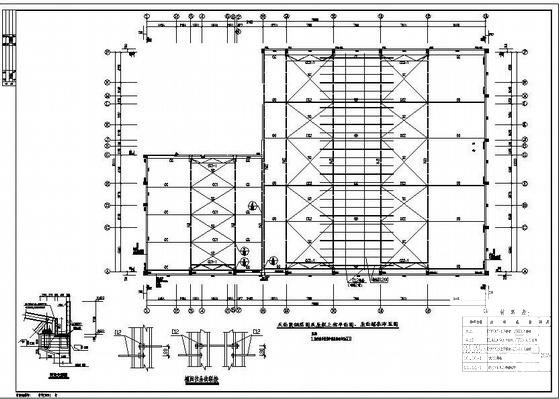

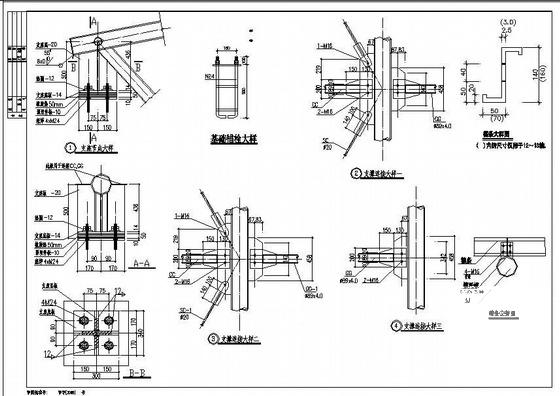

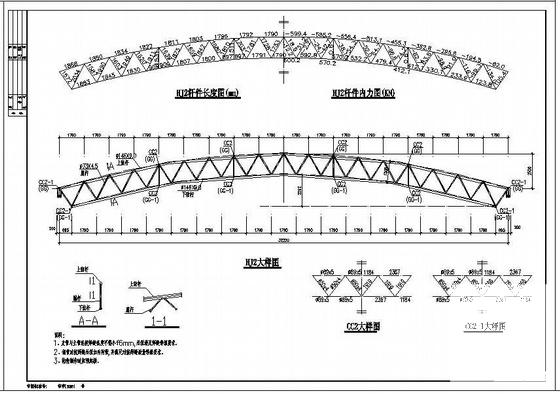

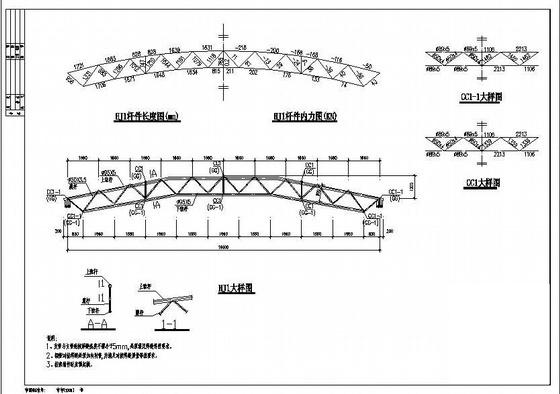

钢 结构设计说明 、杆件长度图、HJ大样图、天面梁钢筋图及屋架上弦平面图、屋面檩条布置图、天面板钢筋图及屋架下弦平面图、支座节点大样、基础锚栓大样、檩条大样图、檩条安装图共7张图纸。
