40米T梁运输及架设专项施工方案31页(输气管道)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、 项目概要 1
• 1.1 区域位置 1
• 1.2 项目概要 1
• 1.2.1 气象条件 1
• 1.2.2 T梁工程量 1
• 1.3施工要求和技术保证条件 2
• 1.3.1 质量管理 2
• 1.3.2安全管理原则 3
• 1.3.3安全管理目标及指标 3
• 1.4技术保证条件 3
• 二、 编制依据 4
• 三、施工计划 4
• 3.1 施工 进度计划 4
• 3.2 组织机构 4
• 3.3设备配置计划 5
• 四、 预制T梁架设 6
• 4.1 T梁运输路线 6
• 4.2梁场T梁吊装 7
• 4.3 T梁运输 8
• 4.4预制T架设 10
• 4.4.1、架桥机拼装及解体 10
• 4.4.2、架桥机过孔操作过程 11
• 4.4.3、喂梁架设 12
• 4.5预制T梁吊装的一般安全技术要求 14
• 4.6预制T梁架设的安全技术措施 16
• 4.7设置安全标志 16
• 五、施工安全保证措施 17
• 5.1 危险源辨识 17
• 5.2 施工安全保障措施 18
• 5.2.1成立安全组织机构 18
• 5.2.2健全制度，实现安全生产责任目标 19
• 5.2.3严格监督，完善安全生产检查制度 19
• 5.2.4抓住现场，坚持标准化管理 19
• 5.3应急救援预案 19
• 5.3.1编制目的 19
• 5.3.2编制依据 20
• 5.3.3应急处置原则 20
• 5.3.4应急组织机构及职责 20
• 5.3.5预防预警 22
• 5.3.6应急响应 22
• 5.3.7保障措施 22
• 六、雨季施工保证措施 24
• 6.1雨季施工措施 24
• 6.2夏季施工高温预防措施 24
• 七、文明施工与环境保护 25
• 7.1 文明施工措施 25
• 7.2 环境保护措施 25
• 八、40米预应力混凝土T梁抗倾覆验算 26

附件详情

xx油气管线交叉大桥路线与xx油气管线交叉角度约43°，小桩号侧为输气管道，管径1.04m，大桩号侧为输油管道，管径0.44m，油气管线间距约10m，埋深约1.5m。大桥左幅桥长128米，右幅桥长168米。本桥采用40米T梁结构跨越xx油气管线。
xx油气管线交叉大桥40m预应力混凝土T梁49片，左幅3孔40米T梁共计21片预制T梁；右幅4孔40米T梁共计28片预制T梁。每片重约144.8吨，边梁每片重约142吨，单跨每孔7片预制T梁。

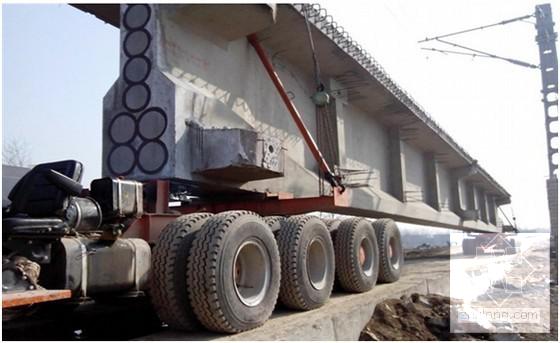

根据T梁安装顺序，本标段的预制T梁计划采用运梁炮车运输的方式。
......
共31页，。

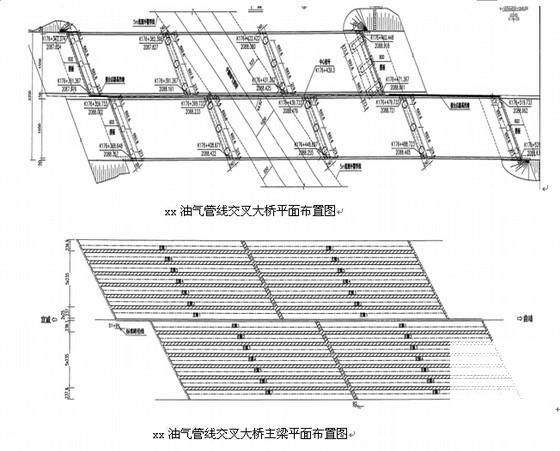

平面布置图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-7 20:50:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
