大桥工程桥墩系梁抱箍法施工方案

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

二、主要施工方法
（1）施工准备：
桥墩在立柱施工完成后，根据系梁设计标高返算出抱箍钢带下缘在墩柱的确切位置，并做好标记，以便抱箍准确就位…………
为方便系梁底模的安装，在浇注混凝土时，墩柱顶混凝土标高按比设计标高高5cm控制…………
（2）墩柱顶凿毛
待墩柱混凝土达到设计强度的75%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新鲜混凝土，并用空压机吹干净。标高控制在比设计标高高3cm左右，以便于安装系梁底模…………
（3）测量放样
在施工前，对墩柱进行施工测量，作为安装系梁底模的依据。墩柱施工测量与控制的内容包括：墩柱中心位置测量、立柱顶高程测量。墩柱中心测量采用全站仪进行测量；高程测量是根据施工中设立的临时水准点，用水准仪直接进行，也可以三维坐标控制测量…………
（4）模板支架、底模的制作与安装

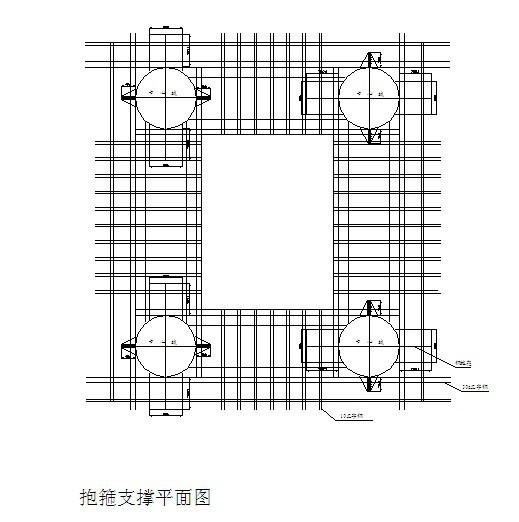

系梁模板支架采用30a工字钢纵、横梁，内外两侧各1根工字钢，外侧四根工字钢总长36m，内侧顺桥向工字钢总长16m，内侧垂直桥向工字钢总长7.2m，系梁底模下用10#工字钢间距0.4m铺设作支撑， 脚手架 铺脚手板作操作平台…………
系梁模板采用刚模，在立柱顶凿毛处理、测量验收合格后，开始安装模板支架。在模板支架安装时，严格按由下而上的顺序进行，即先安放抱箍，再吊装纵梁，为纵梁侧倾，用拉杆在间距1.5m将2根工字钢固定在一起，待纵梁稳定后方可布置横梁枕木…………
共12页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
