交通工程抱箍连接件设计CAD图纸(支撑杆件与滑槽相垂直,)(高强螺栓)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 交通工程抱箍连接件设计图，推荐参考。

附件详情

说明：
1.本图尺寸单位以mm计。
2.矩形（立杆支撑）、三角形和圆形铝合金构造示意图相似，支撑杆件与滑槽相垂直,此处未分别画出示意图。
3.本图只示意矩形铝合金标志板为一根支撑杆件，支撑杆件的根数由标志杆的类型确定。
钢构件采用的钢材应符合《碳素结构钢》GB/T 700-2006国家标准要求,并镀锌防腐，镀锌量为350g/m2/。
4.高强螺栓连接副采用8.8级，其应符合GB/T 1231-2006国家标准要求。
5.本图按风速V=30m/s（离地面高10m）进行结构验算。

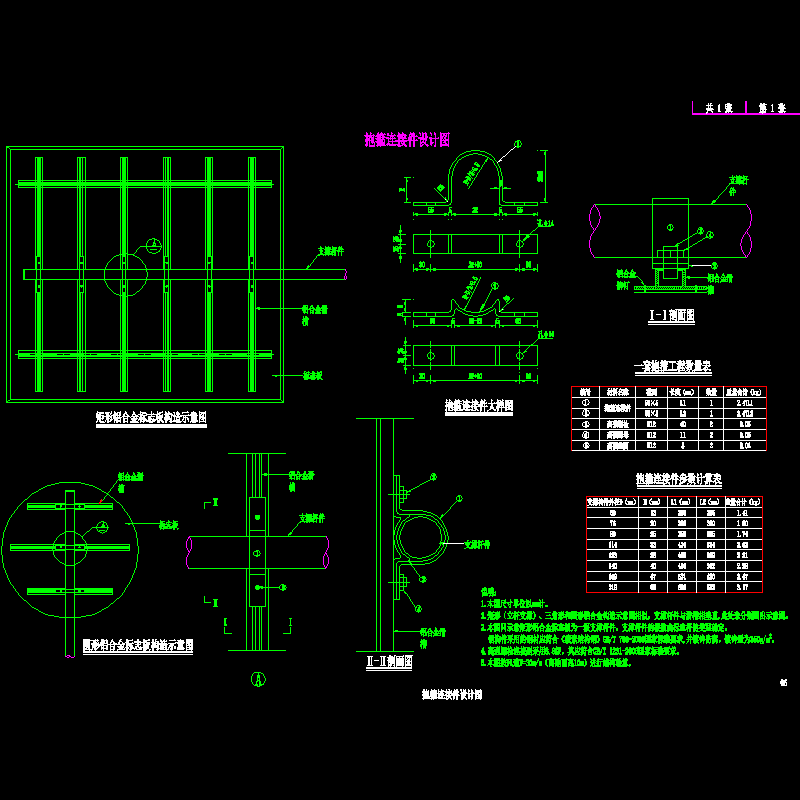

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
