市三万吨冷库工程施工组织设计(抗震墙结构)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目 录
• 1.前言
• 1.1编制依据………………………………………………………1
• 1.2采用的技术标准及规范………………………………………1
• 2.项目概要
• 2.1工程概述………………………………………………………2
• 2.2工程特点………………………………………………………3
• 3.总体施工部署与统筹
• 3.1施工总体部署…………………………………………………7
• 3.2施工统筹……………………………………………………11
• 4.施工准备
• 4.1技术准备……………………………………………………13
• 4.2进场准备……………………………………………………14
• 4.3劳动力计划…………………………………………………15
• 4.4施工机械计划………………………………………………15
• 4.5施工用电量计划……………………………………………16
• 4.6施工用水……………………………………………………16
• 5.施工总平面布置
• 5.1布置原则……………………………………………………17
• 5.2布置设想及要求……………………………………………17
• 5.3现场通讯……………………………………………………18
• 6.施工总 进度计划
• 6.1工期目标……………………………………………………18
• 6.2网络图说明…………………………………………………18
• 6.3工期保证措施………………………………………………19
• 6.4工期发生延误时的补救措施………………………………20
• 6.5施工进度计划………………………………………………20
• 7.主要施工方法
• 7.1施工测量……………………………………………………21
• 7.2 基础工程 ……………………………………………………24
• 7.3脚手架工程………………………………………………26
• 7.4主体结构工程……………………………………………30
• 7.5消防水池施工………………………………………………40
• 7.6装饰工程……………………………………………………44
• 7.7屋面工程…………………………………………………56
• 8.项目建设方针与目标
• 8.1承建方针……………………………………………………57
• 8.2指导思想……………………………………………………57
• 8.3工期目标……………………………………………………58
• 8.4质量目标……………………………………………………58
• 8.5职业健康安全目标…………………………………………58
• 8.6环境目标……………………………………………………58
• ９.质量管理策划
• 9.1指导思想……………………………………………………59
• 9.2质量组织保证………………………………………………59
• 9.3质量保证体系………………………………………………60
• 9.4质量管理制度………………………………………………60
• 9.5质量保证措施………………………………………………68
• 9.6 质量控制 措施………………………………………………70
• 10.职业健康安全与环境保护施工管理
• 10.1.职业健康安全目标…………………………………………76
• 10.2.安全、环保施工保证体系…………………………………77
• 10.3.安全管理制度………………………………………………78
• 10.4安全施工保证措施…………………………………………82
• 10.5安全管理点及安全技术措施………………………………83
• 10.6.现场文明施工管理…………………………………………90
• 10.7.环保与环卫管理……………………………………………92
• 11.其他管理措施
• 11.1施工协调管理措施…………………………………………98
• 11.2施工保卫、消防保证措施…………………………………100
• 11.3服务与保修措施………………………………………… 100
• 11.4雨季施工措施……………………………………………101
• 11.5夏季施工措施……………………………………………102

附件详情

总建筑面积24863m2，建筑高度32.40m。冷库库房地上五层地下设架空层，建筑设计结构形式为板柱抗震墙结构。冷库穿堂地上六层地下设一个架空层，建筑设计结构形式为框架结构。制冷机房一层，建筑设计结构形式为框架结构。消防泵房、消防水池为框架结构。冷库库房、冷库穿堂、制冷机房基础均为独立柱基，消防泵房、消防水池基础为筏板基础。
……
2.2工程特点
2.2.1工程重点和难点
(1)混凝土成型质量是框架结构控制的重点和难点，项目部研究决定在该工程大量采用木模施工，保证柱子、剪力墙、梁板等结构成型质量，确保工程主体结构质量一次验收合格。
(2)根据长期的施工经验，我们将边梁、边柱、电梯井的轴线和垂直度控制作为测量的控制重点。
2.2.2建筑特点
(1)屋面工程
该项目 屋面防水 等级为Ⅱ级，合理使用年限为15年。
该项目上人屋面及低温房间均设置隔气层。
屋面防水 ：1.5厚贴必定P型（或PET）单面自贴卷材，3厚贴必定BAC湿铺法复合双面自贴橡胶沥青防水卷材。
(2)门窗
门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度有承包商予以调整。
门窗立樘：外门窗立樘详墙身 节点图 ，内门窗立樘除图中另有注明者外，双向平开门立樘墙中，单向平开门立樘墙面平，管道竖井门设门槛高120mm。
外门窗：该项目窗框除图中注明外为塑钢框。玻璃选用低辐射中空玻璃（6+12+6）。所有开启窗均设窗纱。入口大门和单块面积大于1.5m2的玻璃采用安全玻璃。
内门：木门均为夹板门；卫生间们扫地缝30mm，其他门扫地缝5mm。防火门应设闭门器，双扇防火门应安装顺序器。冷藏门及门樘、门下保温做法土建施工时应与专业生产厂家密切配合，以保证冷藏门保温隔热层的连续性。
门雨棚由施工单位依洞口宽度在国标98G372中选用。
(3)外装修工程
外装修设计及做法索引见立面图。
承包商进行二次设计的轻钢结构、装饰等，经业主确认后，向施工单位提供预埋件的设置要求。
(4)内装修
所有设有地漏的房间都应做防水层。图中未注明整个房间坡度的，均在地漏周围1m范围内做1～2%坡度坡向地漏；整个房间做坡度者，均在地漏周围1m范围内做1～2%坡度坡向地漏，地漏位置详见水施。除水箱间外的所有有水房间楼地面应低于相邻房间≥20mm。
二次装修部分，疏散走道走到内的室内装饰，不得遮蔽疏散门及其标志，以免引起混淆。
(5)油漆涂料工程
内门窗油漆选用白色油漆(仅用于木门)。
所有外露铁件均刷防锈漆二道，白色磁漆二道。
(6)设备工程
该项目设备基础与各专业设备大小与质量相配合进行施工，涉及结构安全的需经设计院认可。
该项目电梯参照巨人通力载货电梯设计，作为特种工程，施工时应与厂家提供的二次设计图纸严密配合。
(7)保温及隔气工程
冷藏间外墙、地面、屋顶保温材料采用泡型自熄型聚氨酯现场喷涂，隔气采用PU-S52-1聚氨酯漆膜涂层。楼地面挤塑聚苯抗压强度≥450kPa。
(8)防水混凝土的施工缝、窗墙管道预留洞、转角、坑槽、后浇带等部位和变形缝等地下工程薄弱环节建筑构造做法应按《地下防水工程 质量验收 标准》处理。
……
字数约5.9万字

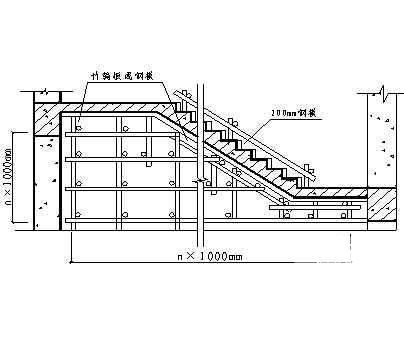

第 1 张图

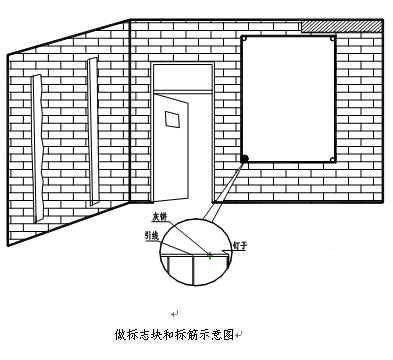

第 2 张图

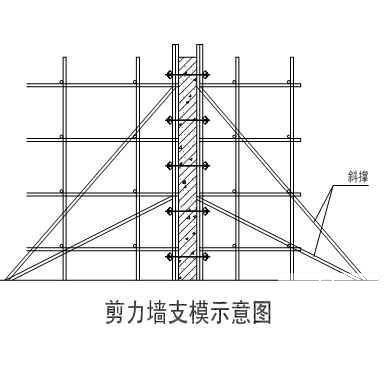

第 3 张图

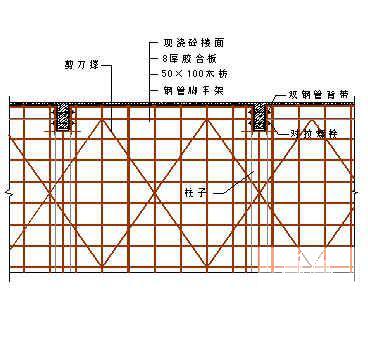

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
