门诊手术室净化设计CAD施工方案图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 地下层数：一层
• 冷热源：电动压缩式冷水机组
• 项目地址：上海

该项目为上海览海门诊部项目手术室及洁净工程设计及施工。

施工范围为地下一层手术部。

地下一层手术部设置Ⅰ级手术室1地下一层手术部设置Ⅰ级手术室1间以及相应的辅房、办公区。

空调冷热源

空调冷热源均由屋面新增设的风冷模块冷热水机组供应，模块机组采用双压缩机形式，该机组能同时供应冷源和热源，满足系统不同场所的要求循环水泵设置备用泵。

设计范围内净化区域最大冷负荷为200KW,最大热负荷为100KW,过渡季节最大冷负荷为80KW,最大热负荷为60KW

四季空调冷热源：冷冻水供回水温度7/12℃，，空调热水供回水温度45/40℃。冷冻水及空调热水由模块机提供。

地下一层手术部风口布置平面图

屋顶室外机布置图

空调机组水系统图示意图

空调控制原理图

空调系统图

设备安装大样图

缩略图

第 1 张图

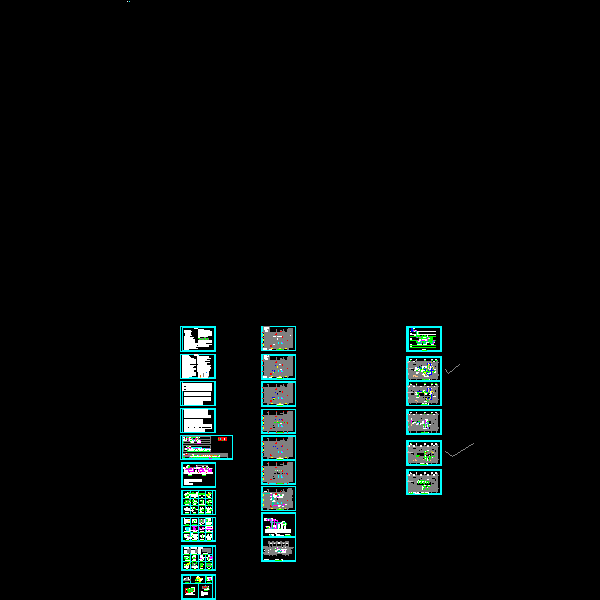

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
