[CAD]22层医院门诊楼建筑方案扩初图纸(节能设计说明)

tyuxxjjgg · 发表于 2020-2-13 16:48:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医院门诊楼
病床数：500床
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：扩初图
项目所在地：山西
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：96张
占地面积：22000平方米
容积率：4.42
建筑密度：35%
绿化率：26%
建筑高度：92.4m
地上层数：22层
地下层数：3层
地下室建筑设计面积：11200平方米
地下室功能：人防,车库,设备用房,其他
设计效果图：有
机动车辆停车位：234个
总户数：500户

附件详情

建筑设计：考虑到整个建筑群体的组合序列与构图的韵律感，以跌落，架空，悬挑的设计手法，丰富了建筑造型,更赋予了建筑韵律感、艺术魅力、和文化内涵，塑造出一个典雅、活泼的现代医院。环境设计的构思是创造一个城市中的花园医院、花园医院中的城市自然的景观，二者相互对话、交融。精心布置园林绿化，对原有河道进行改造，并在主体医疗建筑中设置各类花园，利用自然条件并优化环境，让自然景色展现、围绕在病人的视线内，让病人充分享受自然风光所给与的清新、美好景色。
该资料包含：立面图，剖面图，总平面图，各层平面图，节点详图，节能设计说明，施工说明，楼梯详图，墙身详图，卫生间大样，门窗表及门窗详图。

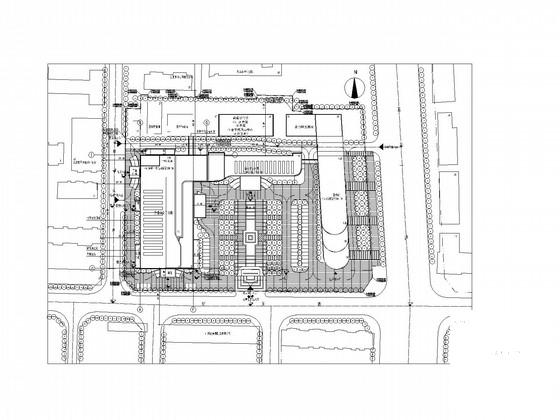

医院规划总平面图

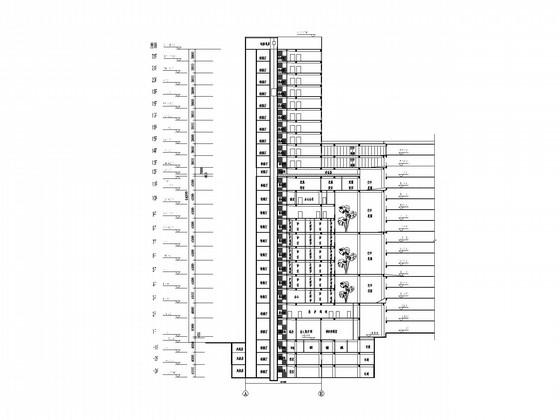

医院规划剖面图

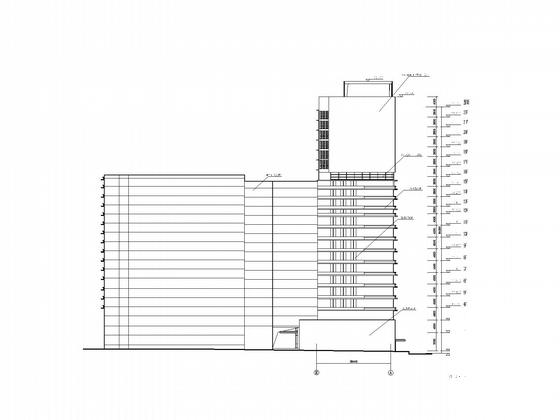

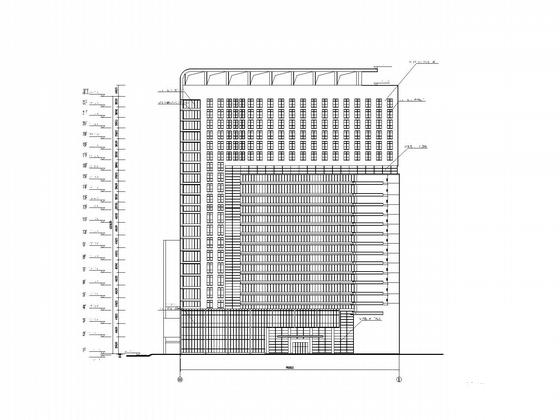

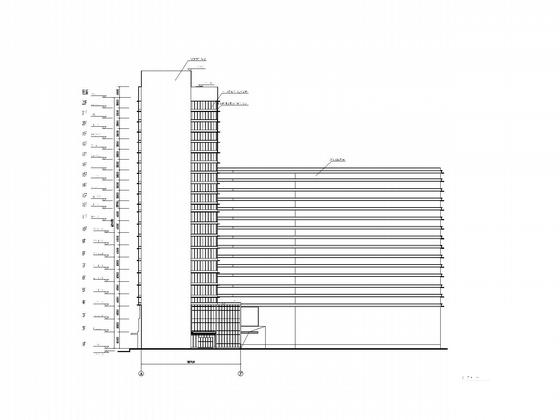

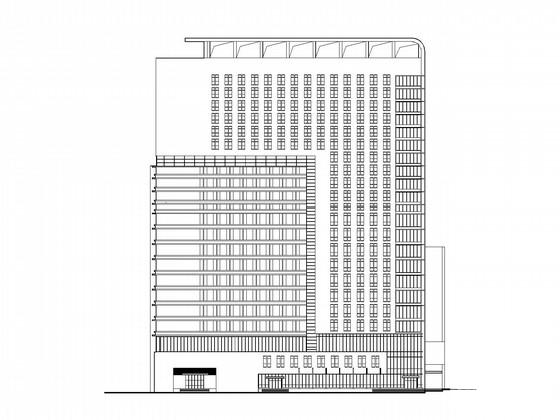

医院规划立面图
