一份5层专科医院建筑扩初CAD图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度 ：方案（初设图）
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：5629.66平方米
• 占地面积：1575平方米
• 建筑高度：19.4m
• 建筑地上层数：5层
• 设计效果图：无

附件详情

某五层专科医院建筑扩初图——15张CAD

中型规模

建筑设计面积：5629.66平方米
占地面积：1575平方米
建筑高度：19.4米
建筑层数：5层

该资料包含：建筑设计总说明、工程做法、门窗表、一层~五层平面图、顶层平面图、屋面排水平面图、楼梯平面图、立面图、剖面图、卫生间详图

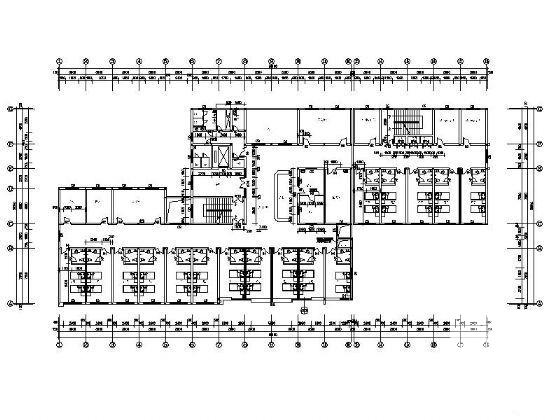

病房标准层平面图

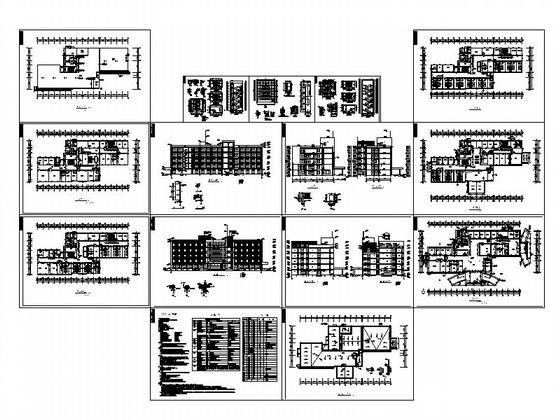

第 1 张图

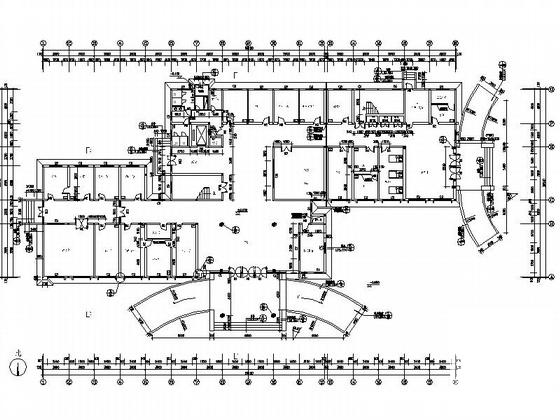

第 2 张图

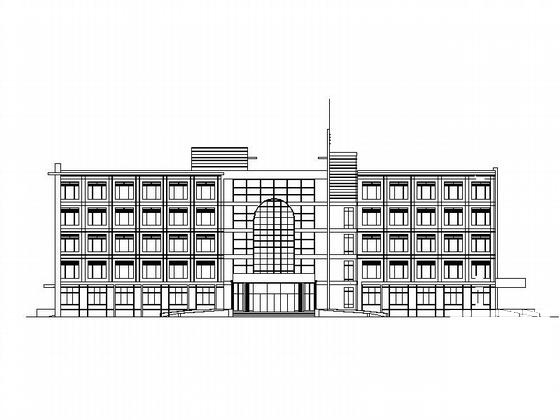

第 3 张图

第 4 张图

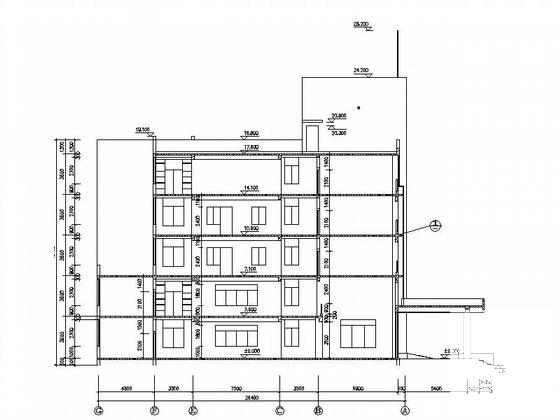

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
