一份乳制品厂污水生物接触氧化处理工艺CAD施工方案图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：工业污废水处理站
• 处理技术：格栅筛网,沉淀,混凝,厌氧法,活性污泥发,其他
• 工艺流程选介：食品加工
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：1万以下吨/天
• 图纸年代：近代

附件详情

• 工艺施工说明
• 工艺设计说明
• 工艺流程方框图
• 污泥干化池工艺流程图
• 高程布置图
• 污水处理站
• 污水处理站管线平面布置图
• 集水井平面布置图、剖面图
• 调节池平面布置图、剖面图
• 潜污泵吊架
• 初沉池、水解酸化池、生物接触氧化池平面图
• 初沉池、水解酸化池、生物接触氧化池平剖面图
• 导流筒大样图
• 集水堰大样图
• 堰板安装图
• 水解酸化池配水系统图
• 水解酸化池、生物接触氧化池填料平面图、剖面图
• 水解酸化池、生物接触氧化池曝气器平面图、剖面图
• 曝气器安装系统图
• 斜板沉淀池平面布置图
• 斜板沉淀池平剖图
• 斜管沉淀池斜管填料支撑支架图
• 污泥池平面图、剖面图
• 鼓风机房平面布置图、剖面图
• 加药系统平面布置图
• 加药系统管道系统图

附件详情

该项目位于江苏，为乳制品厂污水生物接触氧化处理工艺施工，生产废水自流进入集水井，通过集水井内的潜污泵泵入调节池，在调节池内调节水量、均化水质。调节池出水经潜污泵提升至混凝反应池，在混凝反应池中投加混凝剂和絮凝剂并进行搅拌混合，混凝反应后的污水进入初沉池，利用重力作用使混凝反应形成的絮体以污泥的形式沉淀下去，去除水中的大部分有机物和 ，初沉淀池出水进入水解酸化池，通过厌氧污泥的水解酸化作用，去除部分有机污染负荷，并提高污水的可生化性，水解酸化池出水进入生物接触氧化池，通过池底鼓风曝气系统增加水中的溶解氧，促进水中好氧微生物的新陈代谢作用，分解氧化水中的有机物，从而达到去污目的，生物接触氧化池出水进入斜管沉淀池，以进一步去除脱落的生物膜和有机物，斜管沉淀池出水达标排放。水解酸化池、初淀池、协管沉淀池的污泥排入污泥干化池进行污泥干化，干化污泥运至环保部门指定的位置进行处理，上清液返回污水处理系统进行处理。
编制于2014年，共35张图。

污水处理站平面布置图

水解酸化池、生物接触氧化池曝气器平面图

加药系统管道系统图

曝气器安装系统图

污泥干化池

第 1 张图

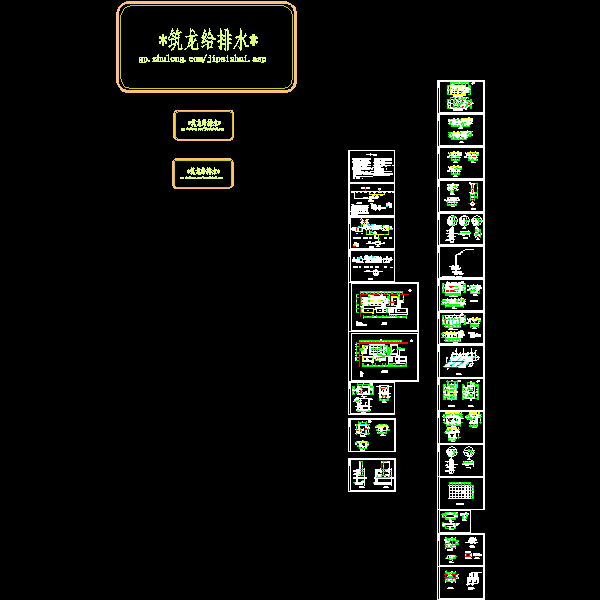

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
