[学士]某十一层住宅楼毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某十一层住宅楼毕业设计(含计算书、建筑结构设计图)
该项目为位于烟大某高校家属区西侧的住宅楼，该住宅为地下一层，地上十一层，地下一层层高2.2米，地上每层层高为2.8米，总高度为33米，其中地下一层为设备用房，地上十一层均为两单元，一梯两户，每户建筑面积约为150平方米，三室两厅两卫，总建筑面积9500平方米。结构安全等级为二级，设计使用年限为50年，抗震等级为二级，防火等级为二级。常年地下水位低于-12米，水质对混凝土无侵蚀作用，土壤最大冻结深度0.50米。该结构抗震设防烈度为7度，场地类别为Ⅱ类，特征周期0.35s。
内容包括：
计算书：
第1章 附件详情及结构选型
第2章 横向结构内力计算
第3章 横向截面设计
第4章 楼梯与楼板设计
共65页。
该资料包含：
建筑设计说明、地下室、首层平面图、标准层、屋顶平面图、立面图、左右立面、剖面图、楼梯详图、结构设计总说明及附件详情、基础结构布置图、1-6层柱平面配筋图、7层以上柱平面配筋图、顶梁配筋图、屋层顶梁配筋图、电梯机房顶梁配筋图、地下室顶板板配筋图、标准顶层板配筋图、屋面板配筋图、电梯机房顶板配筋图、地下室顶板板配筋图、 共15张图纸。

建筑总图.dwg

结构总图.dwg

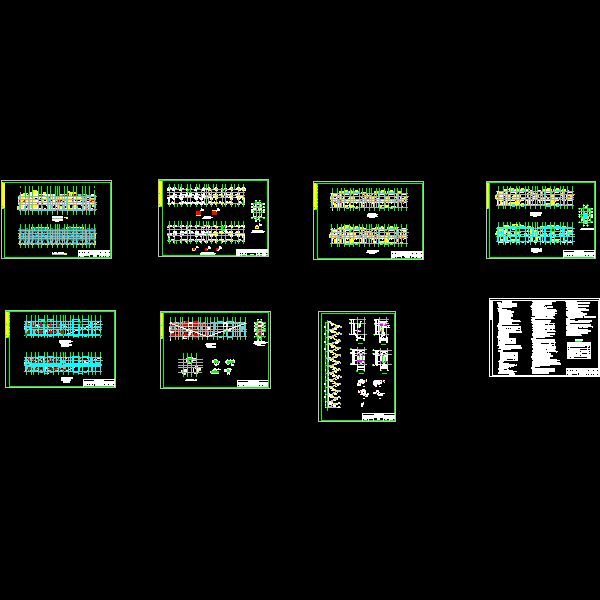

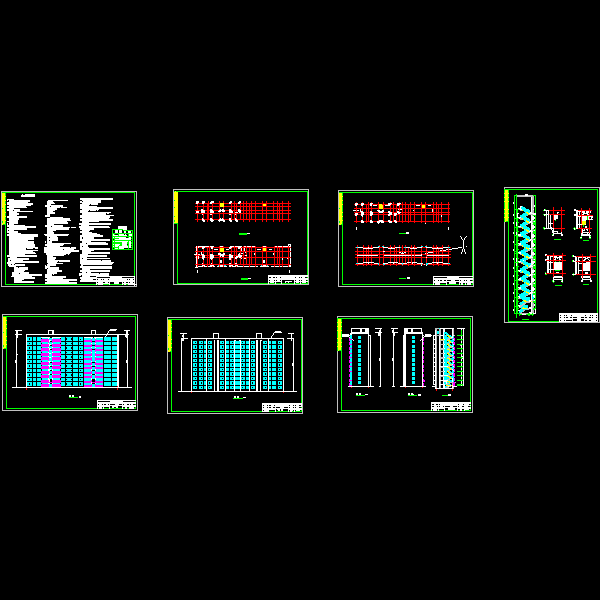

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
