[案例]集中供水工程设计CAD施工图纸(80余页设计说明)

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-3-15 18:35:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 类型:自来水厂
  • 处理技术:格栅筛网, 沉淀, 混凝, 澄清, 过滤, 消毒
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天
  • 图纸年代:近代

附件详情

  • 重力式无阀滤池工艺图
  • 重力式无阀滤池工艺图图例
  • 墙管、配水板大样及虹吸破坏斗、检修孔装配图
  • 强制冲洗器、水位管及冲洗强度调节器详图
  • 虹吸弯管大样及辅助管线安装图
  • 管支架安装大样图
  • 滤板及滤头安装大样图
  • 净水厂高程布置图
  • 给水干管水力计算图
  • 净水厂管道总平面图
  • 净水厂建筑总平面图
  • 给水纵断面图
  • 设计说明

附件详情

该项目位于四川,该工程设计规模为4000m3/d,设计解决23377人饮水问题。整个工程包括三大部分:取水工程、净水工程和输配水工程。取水工程主要是完成取水点的选择、取水方式的确定和取水泵站的设计,工程采用渗渠取水。输配水工程主要完成管网的定线和水力平差计算,保证各供水点水压满足要求。由于净水厂位于整个工程区的高处,故充分利用地形高差进行重力供水。净水工程的设计包括净水厂的位置选择、水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。
编制于2011年,共60张图,80余页设计说明。

净水厂管道总平面图

净水厂高程布置图

重力式无阀滤池工艺图平面图

给水干管水力计算图

B型滤板滤头

滤池.dwg
滤池.dwg
水厂.dwg
水厂.dwg
水力计算.dwg
水力计算.dwg

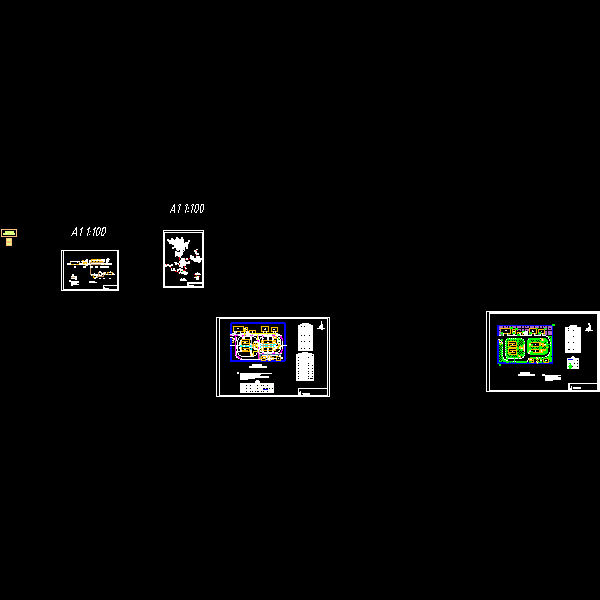

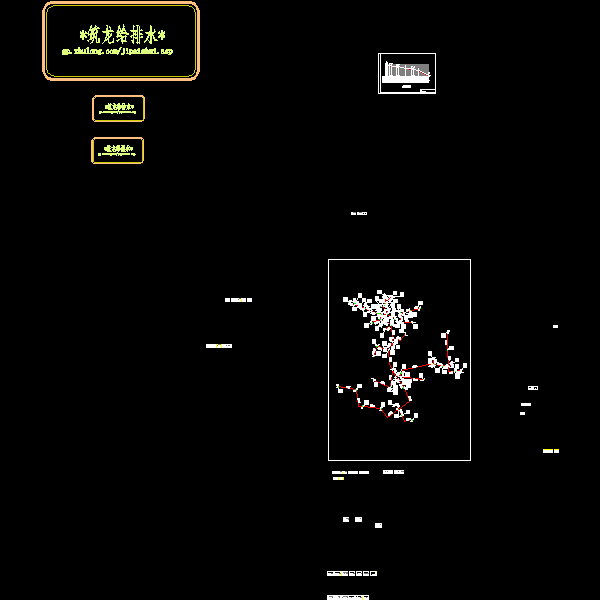

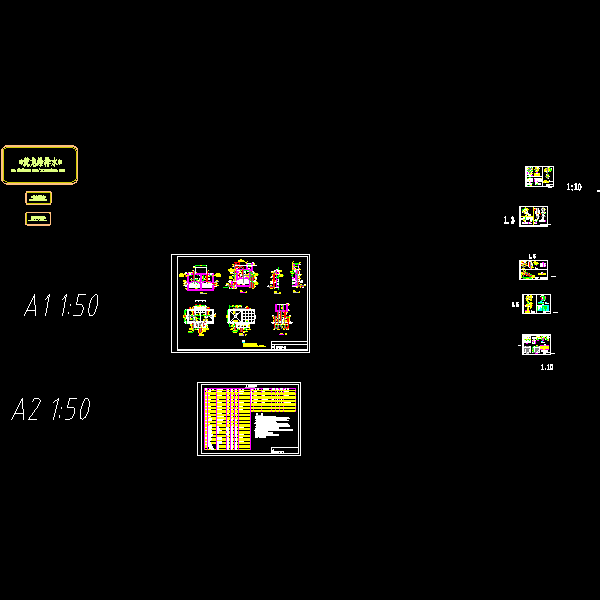

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-15 18:35:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edc0w1wcc200ccf10cd.rar

2.72 MB

下载  售价: 100 积分    赚积分
