集中供水工程设计施工CAD大样图

  • 附件设计说明:有
  • 类型:自来水厂
  • 处理技术:格栅筛网, 沉淀, 混凝, 澄清, 过滤, 消毒
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天
  • 设计年代:近代

附件详情

  • 重力式无阀滤池工艺图
  • 重力式无阀滤池工艺图图例
  • 墙管、配水板大样及虹吸破坏斗、检修孔装配图
  • 强制冲洗器、水位管及冲洗强度调节器详图
  • 虹吸弯管大样及辅助管线安装图
  • 管支架安装大样图
  • 滤板及滤头安装大样图
  • 净水厂高程布置图
  • 给水干管水力计算图
  • 净水厂管道总平面图

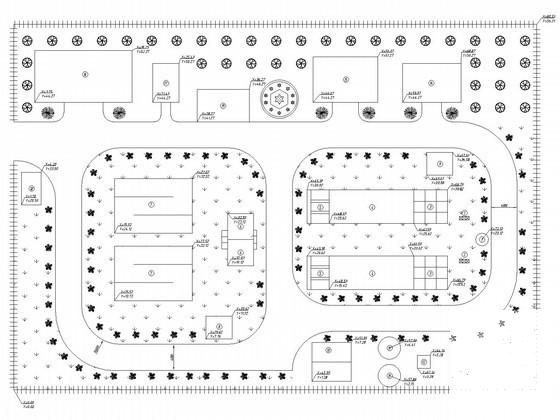

  • 净水厂建筑总平面图
  • 给水纵断面图
  • 设计说明

附件详情

该项目位于四川,该工程设计规模为4000m3/d,设计解决23377人饮水问题。整个工程包括三大部分:取水工程、净水工程和输配水工程。取水工程主要是完成取水点的选择、取水方式的确定和取水泵站的设计,工程采用渗渠取水。输配水工程主要完成管网的定线和水力平差计算,保证各供水点水压满足要求。由于净水厂位于整个工程区的高处,故充分利用地形高差进行重力供水。净水工程的设计包括净水厂的位置选择、水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。
,共60张图,80余页设计说明。

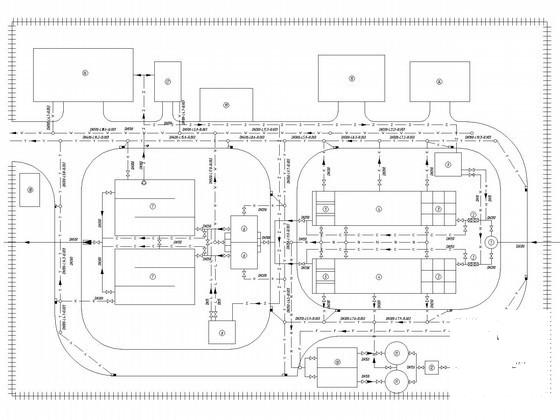

净水厂管道总平面图

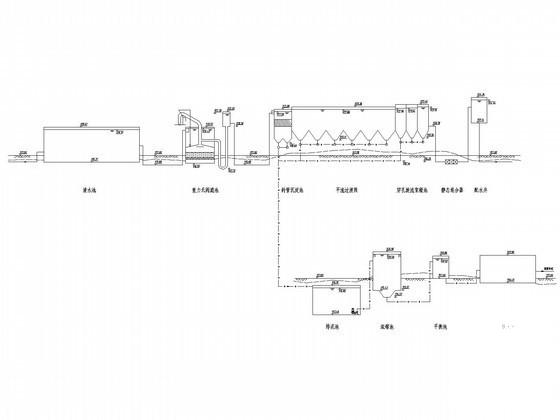

净水厂高程布置图

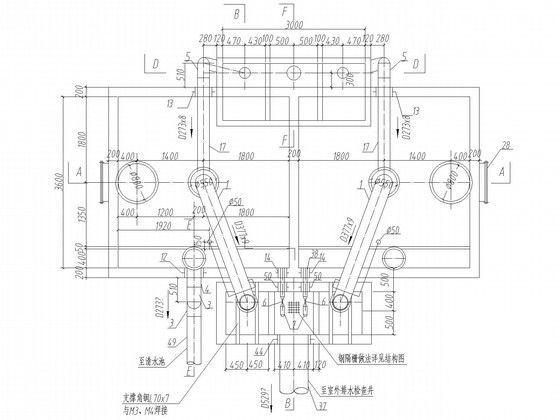

重力式无阀滤池工艺图平面图

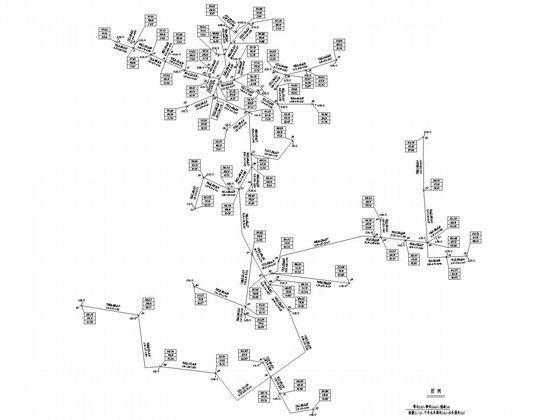

给水干管水力计算图

B型滤板滤头 平面布置图
