2层供水工程管理房CAD施工大样图，共9张

附件详情

湖南某供水工程管理房图纸
该资料为：湖南某供水工程管理房图纸
本建筑为二层砖混结构，建筑面积为106.78平方米
该项目抗震设防烈度为五度
该资料包含：

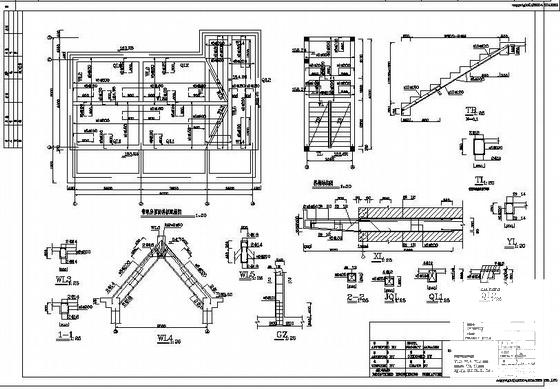

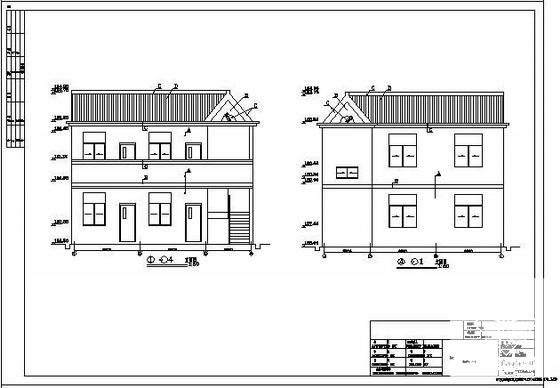

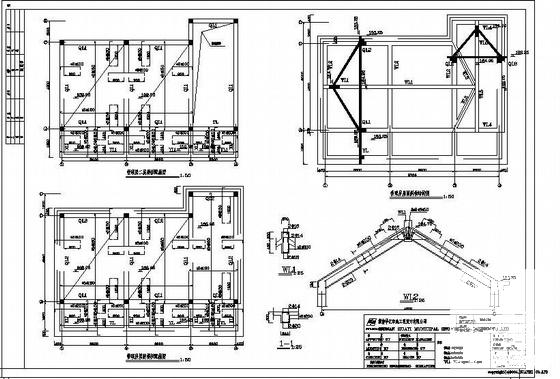

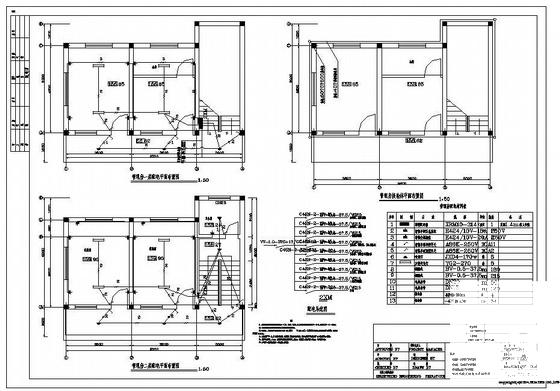

净水厂区平面布置图、管理房一层平面布置图、管理房二层平面布置图、管理房屋面平面图、门窗尺寸表、加矾、消毒系统图及材料表、设计总说明及建筑一览表、A-A剖视图、B-B剖面图、栏杆大样图、管理房基础平面图、管理房各立面图、管理房二层楼板配筋图、管理房屋面楼板配筋图、管理房屋面斜板结构图、WL1、WL2配筋图及1-1剖面图、管理房屋面斜板配筋图、WL3、WL4、WL5配筋图、楼梯结构图、TB、TL配筋图、JQL、QL1、QL2、GZ、XL、YL配筋图、管理房一层配电平面布置图、管理房二层配电平面布置图、管理房接地体 平面布置图 、配电系统及配电主要材料表共9张图纸。
