一份10t燃气锅炉房CAD施工图纸(钠离子交换器)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计内容：采暖,机房
• 冷热源：锅炉
• 采暖系统：散热器供暖
• 水系统：双管制,异程式
• 节点大样：集分水器
• 项目地址：甘肃

设计内容：

1. 水系统设计：

(1).该项目生产及生活用气量为：16t/h，工作压力为：0.8MPa，锅炉饱和蒸汽温度温度为 176℃。 (2).锅炉房设三台锅炉给水泵，两用一备。因锅炉房有一级电力负荷，故未设备用气动给水泵。

(3).锅炉房设两台自动钠离子交换器，两台常温连续除氧器，自来水经软化除氧后由锅炉给水

水泵供给锅炉。

(4).锅炉房采暖系统采用上供上回单管同程式系统，系统最高点设卧式集气罐一个，D=150mm，L=250mm，详见国标94K402-1，采暖热源为室外换热站供给95~ 70摄氏度热水。

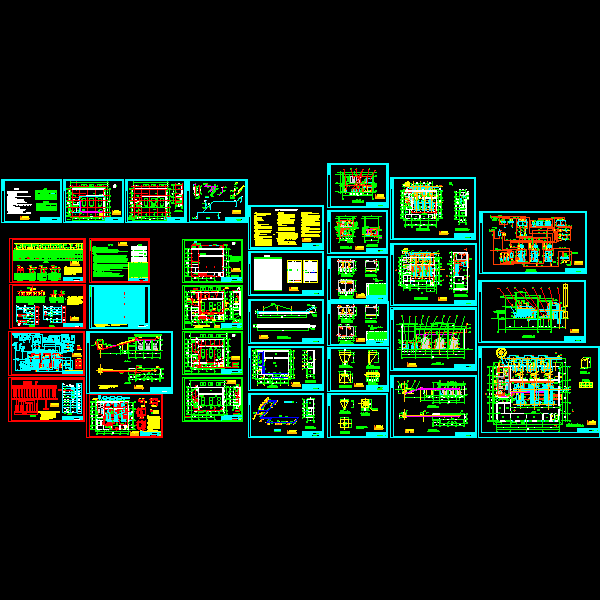

图纸展示:

锅炉房设备管道平面图

采暖系统图

锅炉房热力系统图

第 1 张图
