一份5层综合医院弱电系统CAD施工图纸(电气设计说明)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2996.43平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 节点大样：弱电设备,其它
• 负荷等级：二级
• 火灾保护分级：一级
• 项目所在地：重庆
• 弱电设计：视频监控系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,会议系统,信息网络系统,呼应信号及信息显示,其它

附件详情

• 1、 电气设计 说明
• 2、网络系统图
• 3、有线电视系统图
• 4、对讲呼叫系统图
• 5、监控系统图
• 6、监控安装大样图
• 7、会议室音视频系统
• 8、会议室布局及走线图
• 9、机房分布及设备上架图

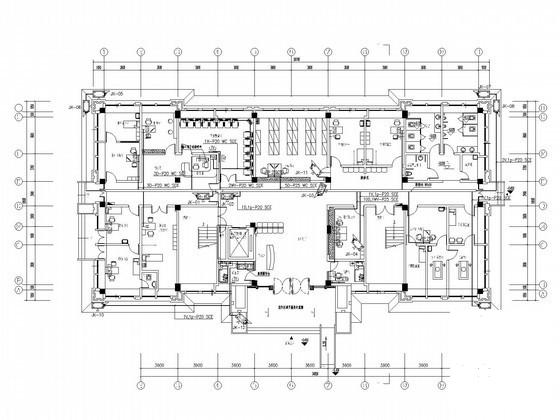

• 10、弱电布局及走线图

附件详情

该附件是[重庆]综合医院弱电系统施工图纸，总共13张。
总建筑面积约2996.43平方米，地上5层,高度为18.45米。
设计内容：综合布线系统（电话、网络）、监控安防系统、对讲呼叫系统、会议室音视频系统。

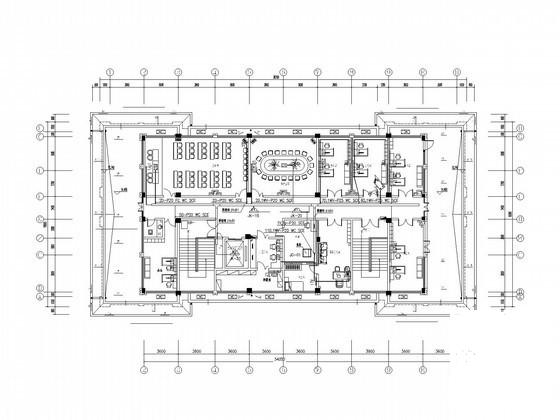

五层弱电走线图

网络系统图

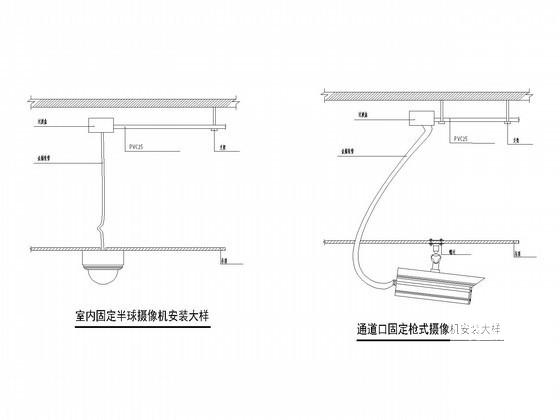

监控安装大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
