一份中心医院11层门诊楼弱电系统CAD施工图纸(闭路电视监控)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 接地方式：TN-S
• 项目所在地：山东
• 强电设计：建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、 电气设计 说明
• 二、综合布线系统图
• 三、有线电视系统图
• 四、闭路电视监控与电子巡更系统图
• 五、背景音乐广播系统
• 六、 弱电平面图

附件详情

本稿件是某中心医院门诊楼弱电系统施工图纸，本建筑地上十一层，地下一层，主要为设备房、车库等，地上主要为诊室、放射科、办公室、会议室和各种功能检查等医疗用房。弱电部分设计主要包含综合布线系统、有线电视、闭路电视监控与电子巡更系统、背景音乐广播系统。

第 1 张图

第 2 张图

第 3 张图

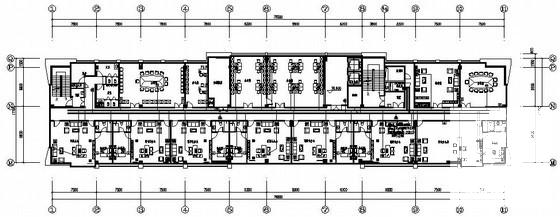

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
