一份40米跨门式刚架单层厂房结构CAD施工图纸(建施)(平面布置图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：11张

附件详情

该项目总建筑面积约1506.97平方米.厂房檐口高度为6.5米.
该项目为轻型钢结构单层厂房,外墙采用双层压型钢板复合外保温.外衬超细玻璃棉毡/保温层.
该资料包含：
结构设计总说明、厂房大门门框基础及埋件位置详图、基础平面布置图、柱脚锚栓布置图、基础详图、结构 平面布置图 、GJ详图、屋面檩条布置图、墙面檩条布置图、 节点详图 共11张图纸。

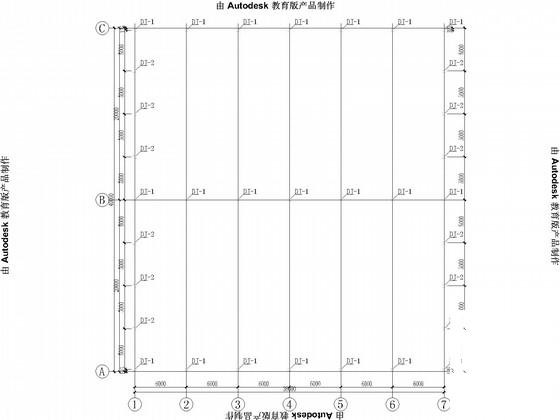

基础平面布置图

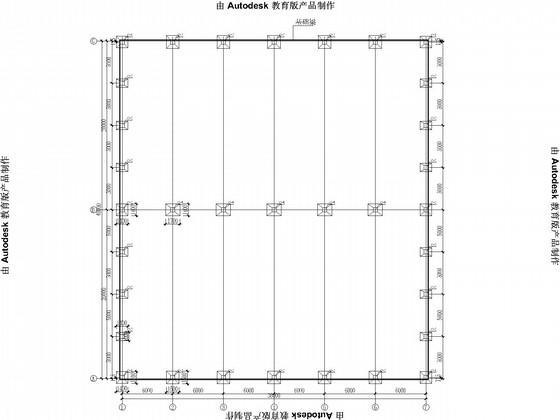

柱脚锚栓布置图

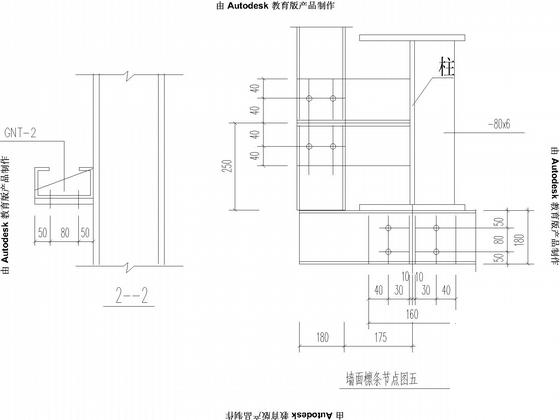

墙面檩条节点

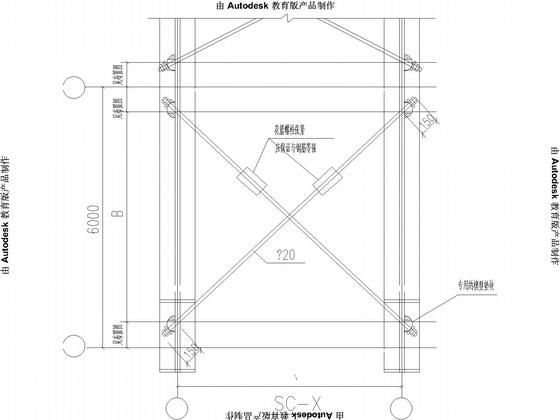

SC

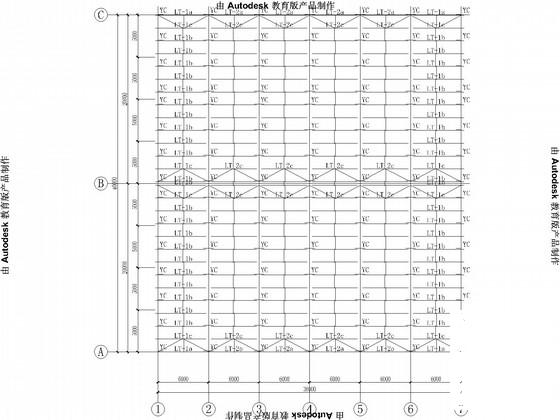

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
