一份两层钢框架办公楼结构CAD施工图纸（独立基础6度抗震）(建筑设计说明)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：18张

附件详情

建筑设计说明及门窗表、平面图、屋面平面图、立面、剖面图、 楼梯详图 、卫生间详图、雨蓬详图；
钢结构设计总说明、基础布置图、地脚锚栓布置图、底层柱网布置图、二层柱网布置图、4.075标高结构布置图、屋顶结构布置图、楼承板配筋图、屋顶装饰结构布置图、雨蓬结构布置图、楼梯结构图共18张图纸。

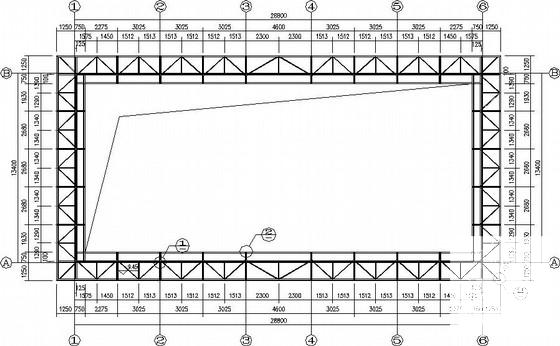

第 1 张图

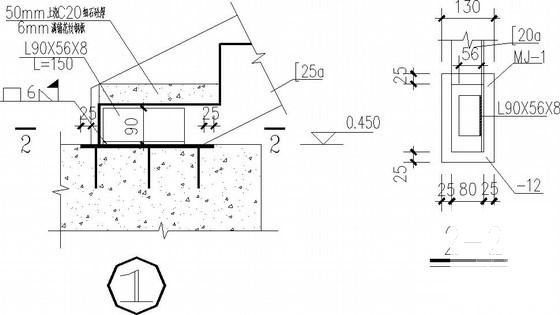

第 2 张图

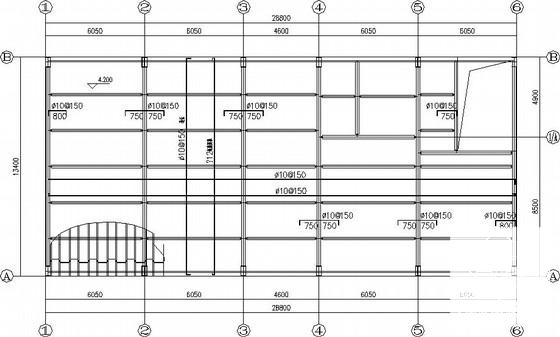

第 3 张图

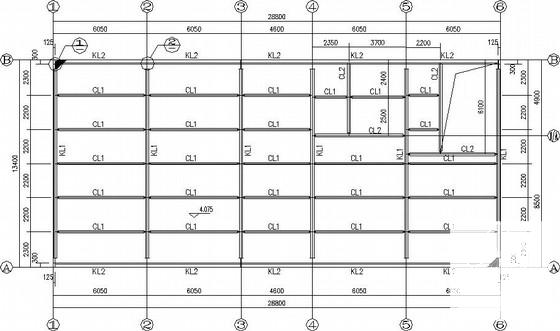

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
