一份两层独立基础型钢混凝土食堂结构CAD施工图纸（8度抗震）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮

• 建筑地上层数：2层

• 建筑地下层数：0层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：其他结构

• 基础形式 ：独立基础,其它基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 风压：0.35kN/平方米

• 雪压：0.50kN/平方米

• 参考图纸：51张

• 设计年代：近代

附件详情

该项目为 地上2层，无地下室；结构体系为钢框架结构，主要构件截面型式：柱为焊接箱形截面，梁为 H型钢；楼板采用现浇钢筋砼楼板，压型钢板做模板；基础采用钢筋砼独立基础，局部为联合基础；外围护墙、内隔墙均采用砌体，柱脚采用外露式刚接柱脚。报告厅上层屋面采用钢网架结构。
结构设计总说明
标准焊接大样图
楼梯详图
结构 平面布置图
结构立面布置图
连接节点施工图
楼板配筋平面图
压型钢板布置图
屋面网架结构图
基础结构图
柱脚锚栓布置图
共51张图纸。

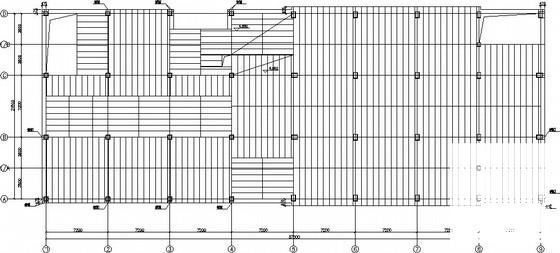

第 1 张图

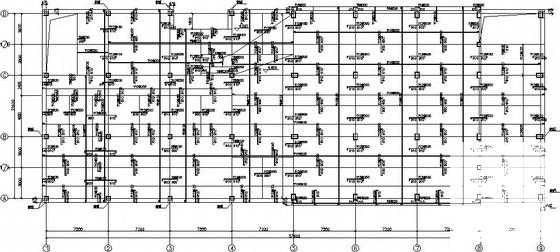

第 2 张图

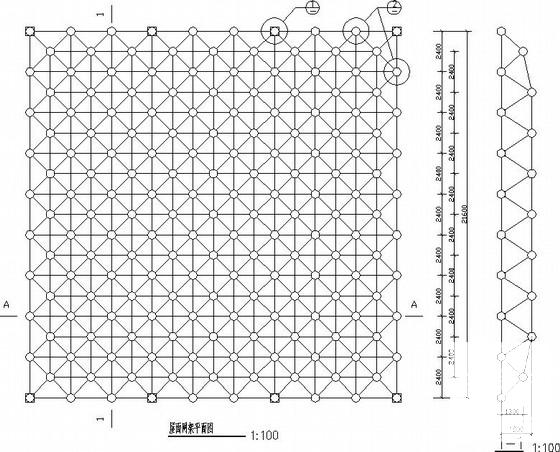

第 3 张图

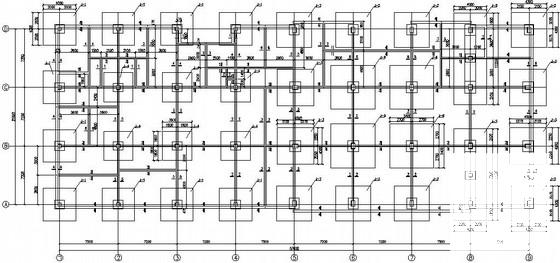

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
