公司两层轻钢框架办公楼结构设计CAD施工图纸(dwg)(6度抗震)(独立基础)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.4kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

某公司两层轻钢框架办公楼结构设计图
该资料为：某公司两层轻钢框架办公楼结构设计图
该资料包含：
结构设计说明、基 础 平 面 布 置 图、柱脚平面布置图、柱脚详图、结构平面图、梁.柱结节点详图、梁.柱结构平面布置图、屋面水平支撑.刚性系杆平面布置图、屋面檩条.拉条.隅撑 平面布置图 、屋面檩条.拉条.隅撑详图、钢架详图共19张图纸。

第 1 张图

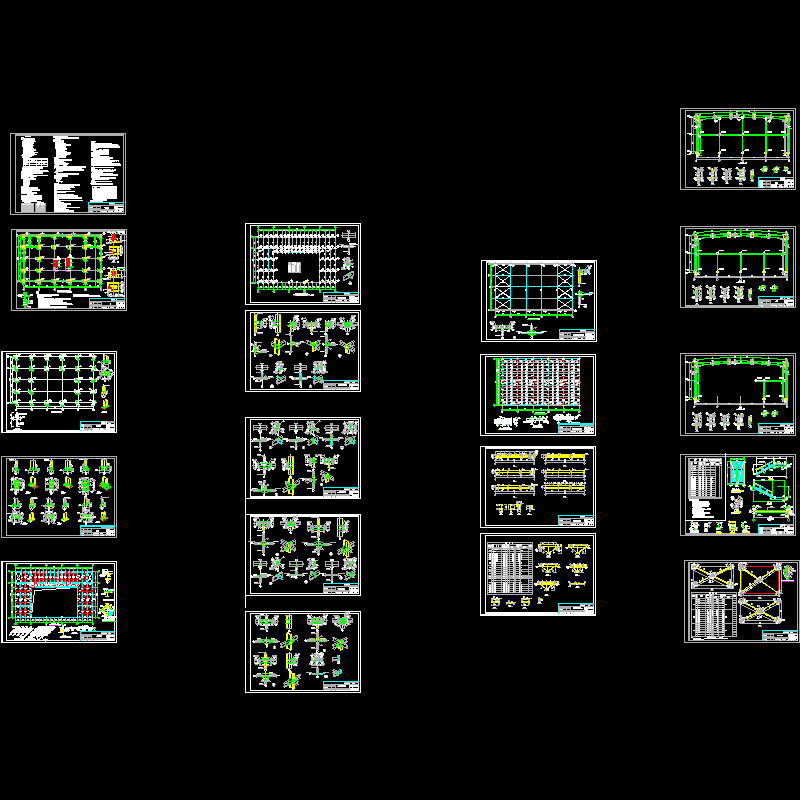

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
