一份3层钢框架广场售楼处结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：23张

附件详情

该项目主体三层钢框架,外墙采用玻璃幕墙维护，局部采用石材和金属幕墙.

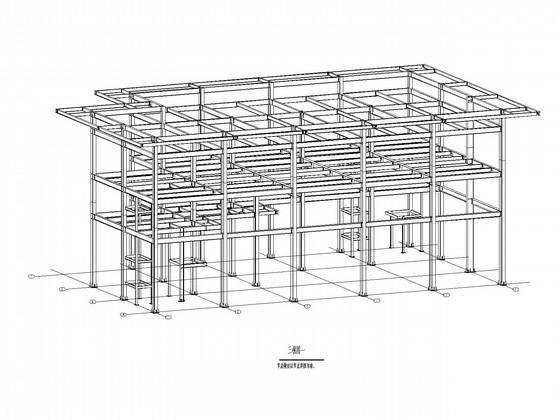

钢 结构设计说明 、基础详图、基础平面布置图、地沟 平面布置图 、钢结构三视图、支 座布置图、梁结构布置图、结构图、柱脚 节点图 、 节点图 、屋面檩条布置图、组合楼板 节点图 、电梯井及楼梯间结构图共23张图纸。

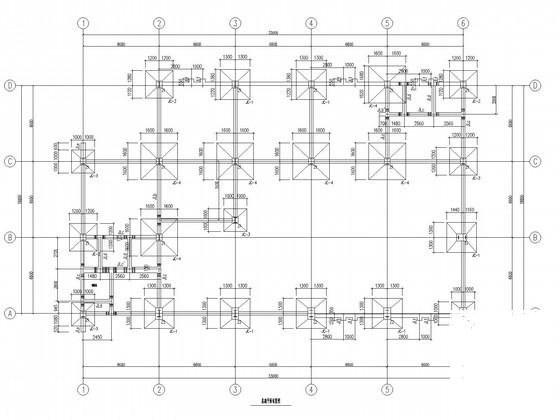

基础平面布置图

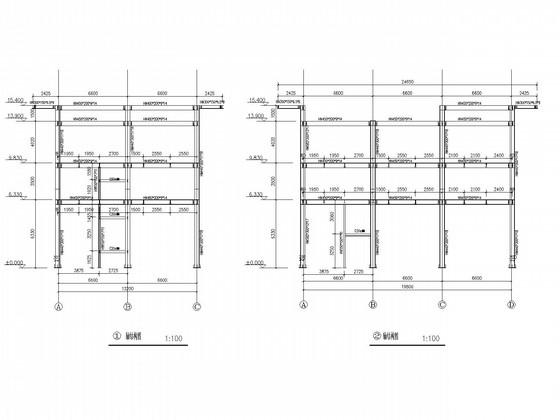

结构图

屋面檩条布置图

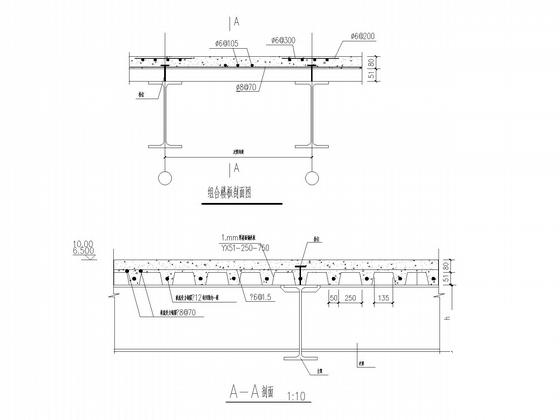

组合楼板节点

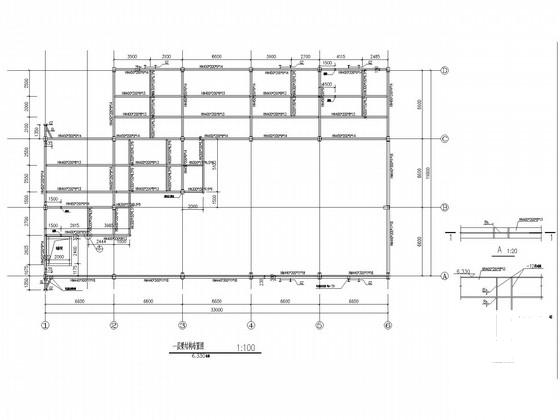

梁结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
