一份钢框架住宅结构CAD施工图纸(条基)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：15张

附件详情

结构设计总说明、基础结构图、柱网布置图、楼层钢梁布置图、 节点详图 、楼层楼板配筋图、屋面钢梁布置及钢架剖面图、 节点详图 、屋面檩条布置图、楼梯结构图共15张图纸。

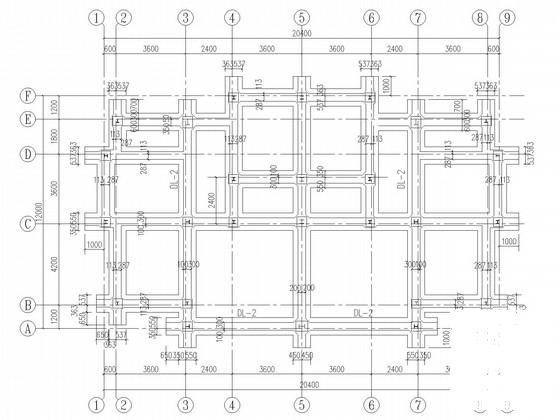

基础结构图

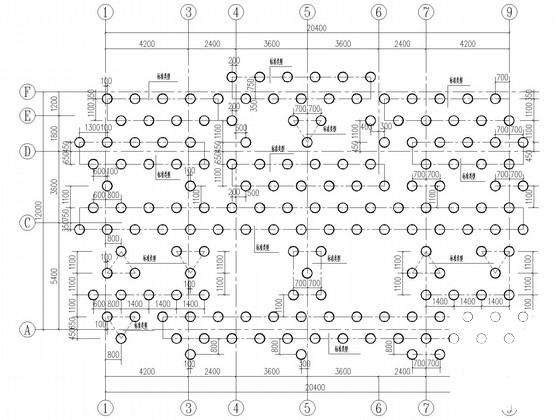

桩位 平面布置图

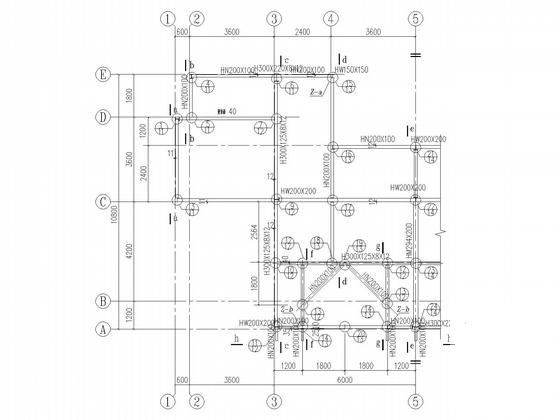

屋面结构布置图

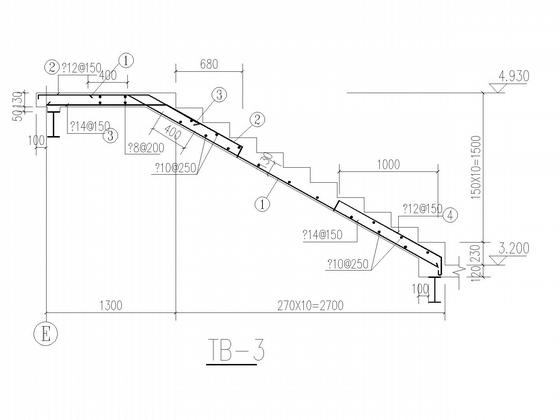

现浇楼梯

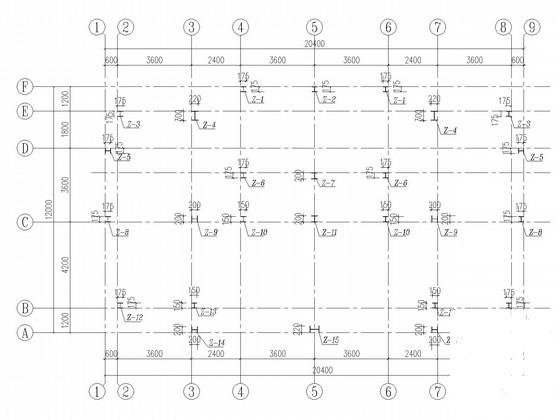

结构布置图

第 1 张图

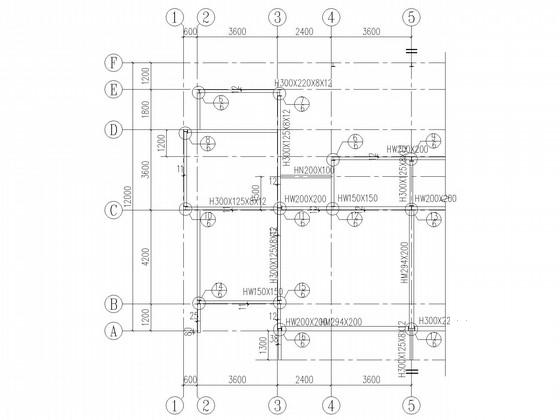

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
