一份广告有限公司户外LED显示屏结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：广播电视
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目为某广告有限公司户外LED显示屏结构施工图，其面板为铝塑板,用拉卯钉与面板骨架连接。
包括：图纸设计说明，整体正立面展开图，楼体预埋件位置、底层钢架图，LED显示屏正立面钢架图，显示屏背立面钢架图等共计15张图。
：5月。

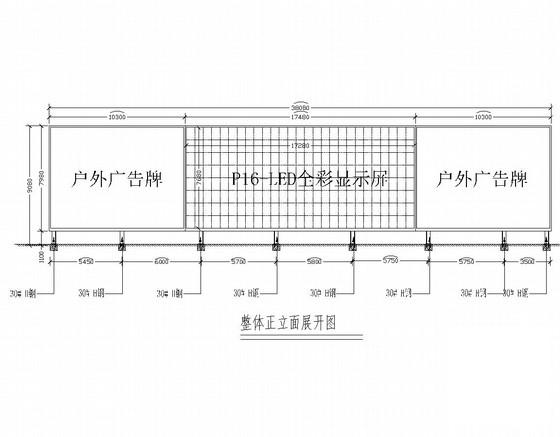

整体正立面展开图

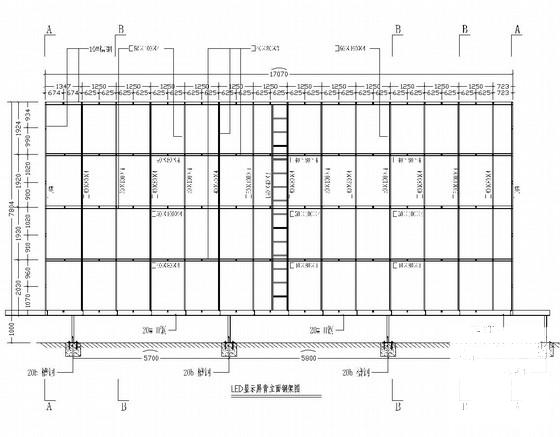

LED显示屏背立面钢架图

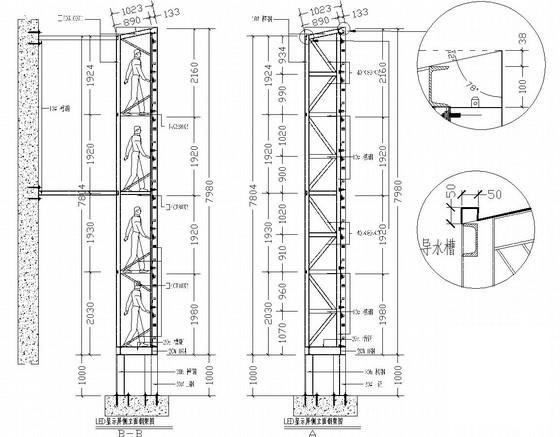

LED显示屏侧立面钢架图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
