一份钢结构高层楼顶广告牌结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：6张

附件详情

结构设计说明 、99.300米钢预埋件布置图、102.900米钢构件布置图、106.500米钢构件布置图、 节点详图 、广告牌面构造详图、格栅面构造详图共6张图纸。

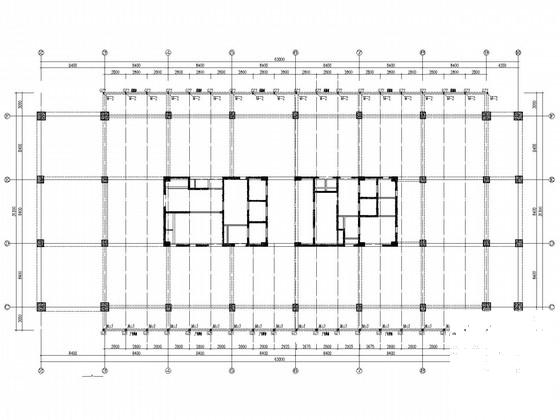

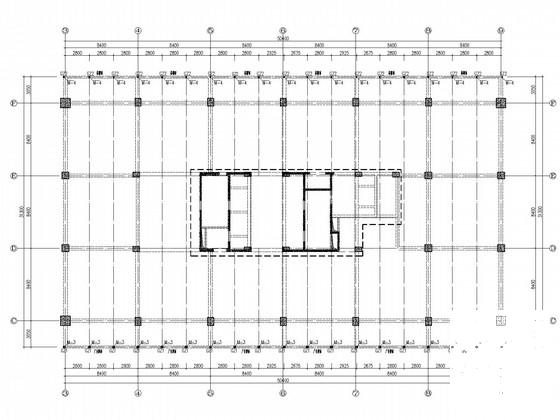

钢构件布置图

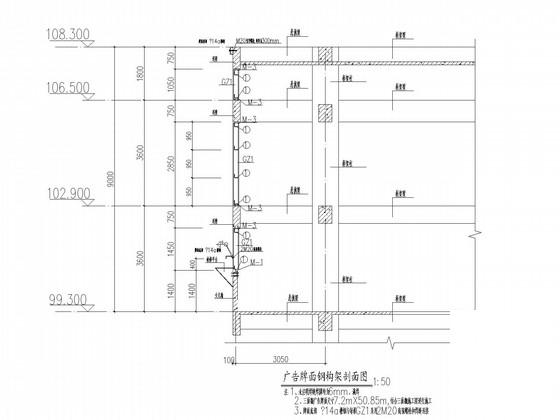

广告牌面钢构架剖面图

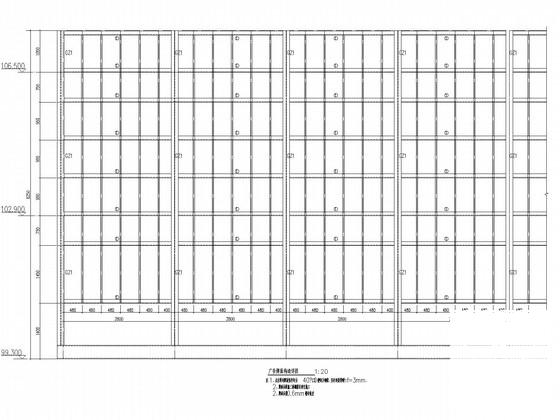

广告牌面构造详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
