一份60米长48米跨度门式刚架结构CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：9张

附件详情

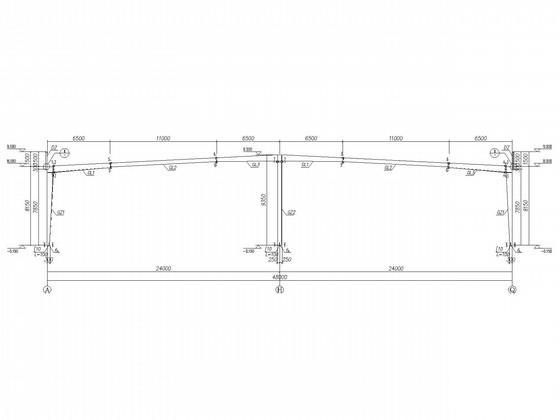

钢 结构设计说明 、基础 平面布置图 、预埋螺栓布置图、柱网布置图、屋面结构布置图、柱间支撑布置图、刚架图、屋面檩条布置图、墙梁布置图、拉条连接 节点图 、女儿墙檩条连接节点共9张图纸。

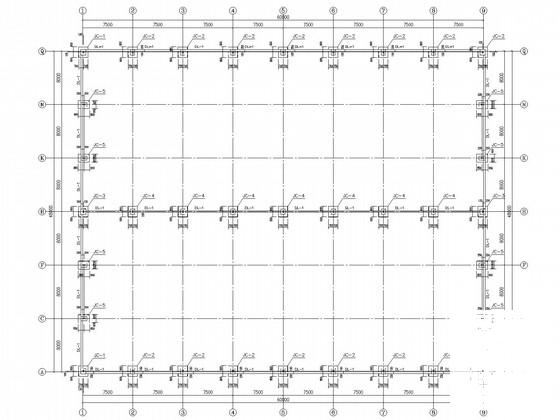

基础平面布置图

预埋螺栓布置图

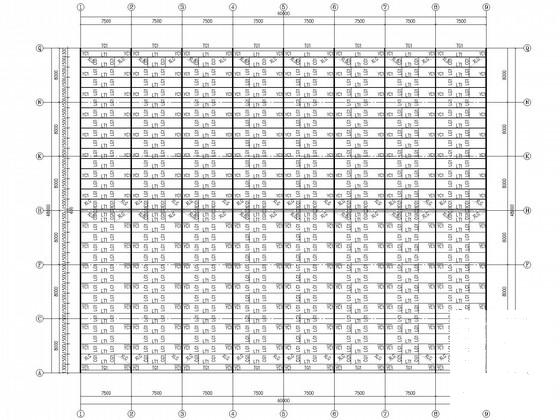

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
