一份2层砖混结构火车站广场公厕结构施工图纸（建筑施工CAD图纸）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

该项目是火车站广场建设的1#公厕,地上二层，建筑高度为8.20米；建筑占地面积：83.35平方米，总建筑设计面积：166.7平方米。为砖混结构，条形基础，抗震设防烈度为8度。
结构专业该资料包含： 结构设计说明 ，基础平面图，一、二层板配筋图，屋面构架顶板配筋图，屋面构架梁平法施工图，梁图，楼梯图。

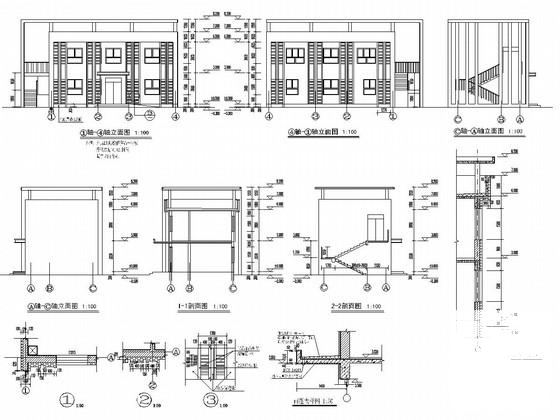

建筑专业该资料包含：建筑设计说明，节能说明，平面图，立面图，剖面图， 节点图 。
分享投稿时间：近几年

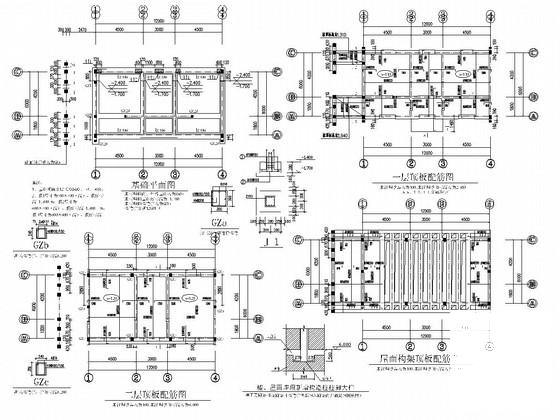

基础、梁板图

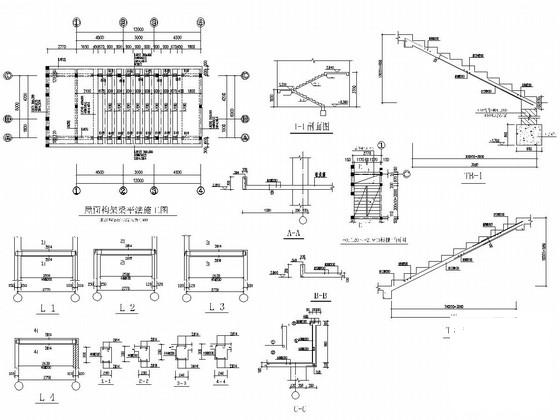

楼梯图

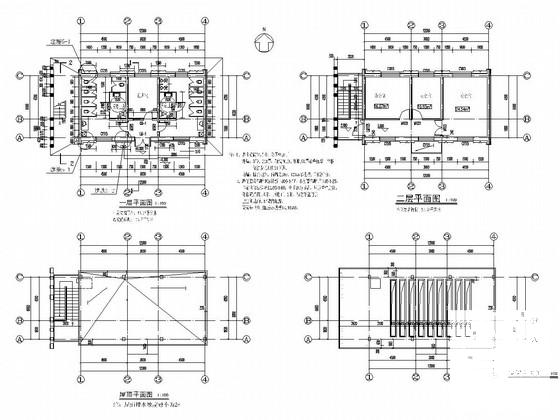

平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-6 08:30:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
