一份6度抗震3层门式刚架结构厂房结构CAD施工图纸(楼板配筋图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：100年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：57.1m
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

1万多平米带夹层钢结构厂房，局部两层夹层，从基础当维护结构所有图纸。

柱 平面布置图

底层柱网布置图

三层楼板配筋图

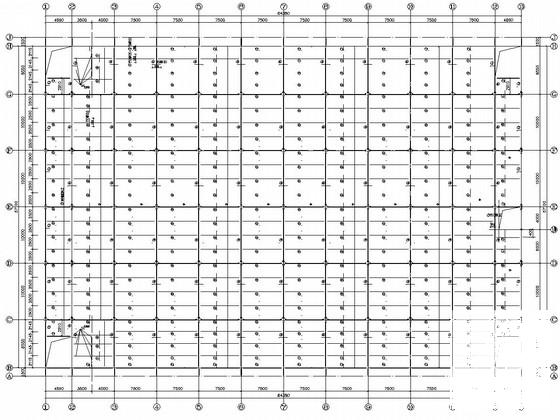

第 1 张图

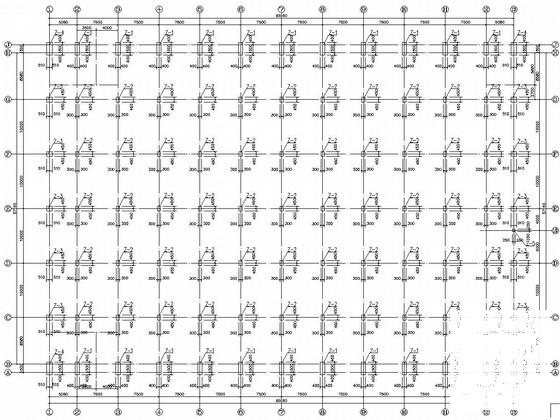

第 2 张图

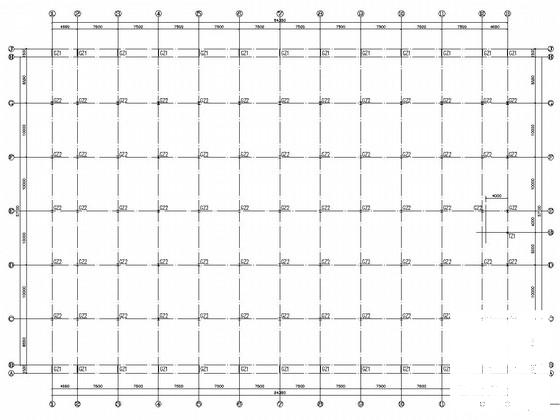

第 3 张图

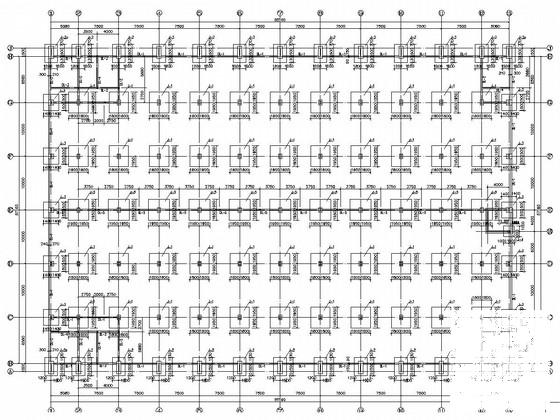

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
