一份1层框架结构地下车库结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1599

积分

超级版主

Rank: 8Rank: 8

积分
1599
发表于 2020-3-3 20:09:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目位于安徽省阜阳市车库项目,该地库为地下一层,板柱结构,建筑面积为2000平米左右,筏板基础,基础设计等级为乙级,基本抗震烈度为7度;
该资料包含 结构设计说明 、地下室基础 平面布置图 、基础详图、地下室柱配筋图、地下室顶板结构平面布置及板配筋图、地下室顶板梁平法施工图、坡道详图(一)、坡道详图(二)共计9张图;
该图纸出图时间为9月。

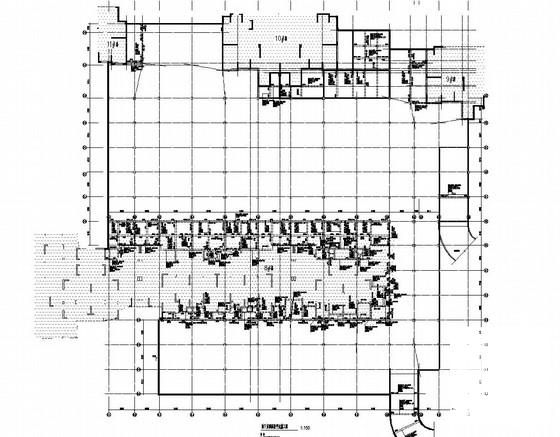

地下室柱配筋图

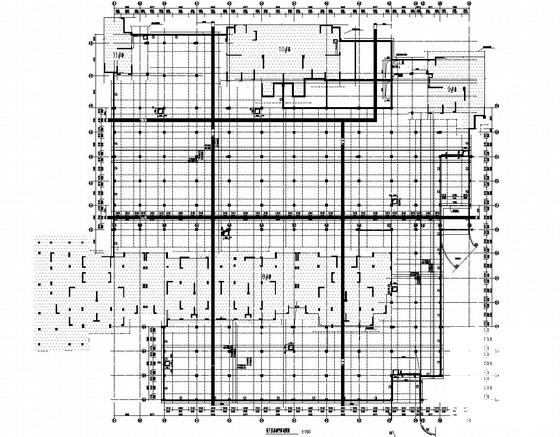

地下室顶板结构平面布置及板配筋图

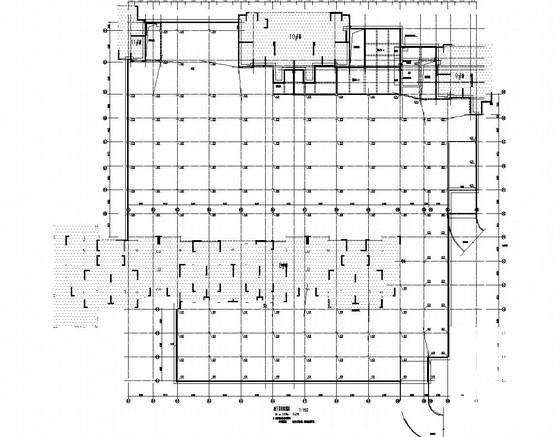

地下室顶板梁平法施工图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图

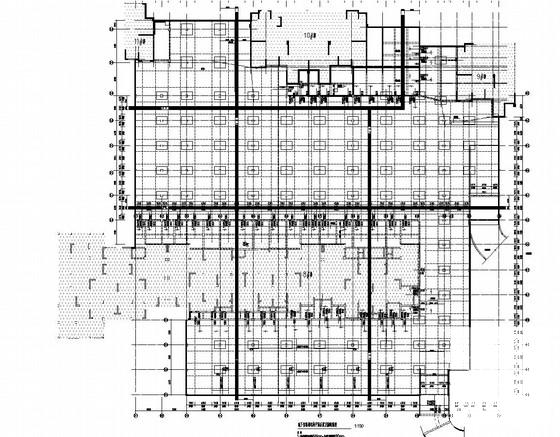

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-3 20:09:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfceddfcs0c001edd0.rar

1.18 MB

下载  售价: 100 积分    赚积分
