建筑类别：住宅,办公
-
建筑高度类型：高层建筑
-
建筑地上层数：34层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
地下室功能：车库
-
参考图纸：107张
-
设计年代：近代
附件详情
该项目：3号楼为22层办公楼，建筑檐口标高为119.800m，4号楼为34层住宅楼，首两层高4.5m，其余标准层高3.0m,建筑檐口标高为105.000m，结构体系均为框架剪力墙结构，抗震设防烈度为6度。
包括：结构设计总说明，各层墙柱
平面布置图
，各层板平法施工图，各层梁平法施工图，楼梯配筋图，总平面图等共计107张图。
7月。
H+2.800板平法施工图
H+2.800板平法施工图
4#楼4.450m板平法施工图
4#楼104.950m板平法施工图
4.450梁平法施工图
110.950梁平法施工图
基础～4.450墙柱平面布置图
108.450～112.950墙柱平面布置图
H+2.800梁平法施工图

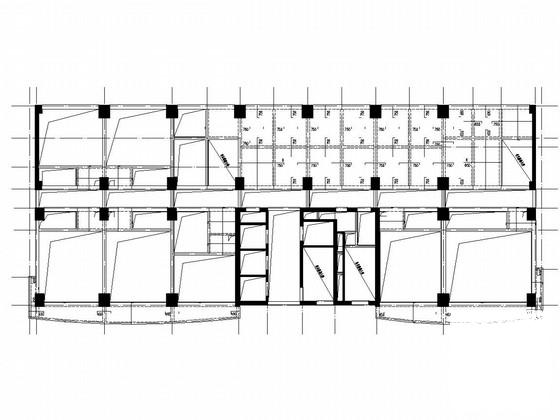

第 1 张图

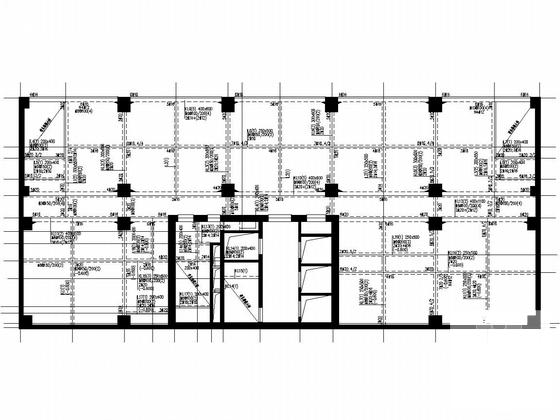

第 2 张图

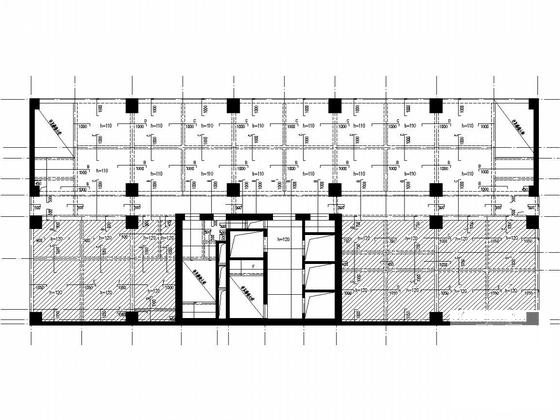

第 3 张图

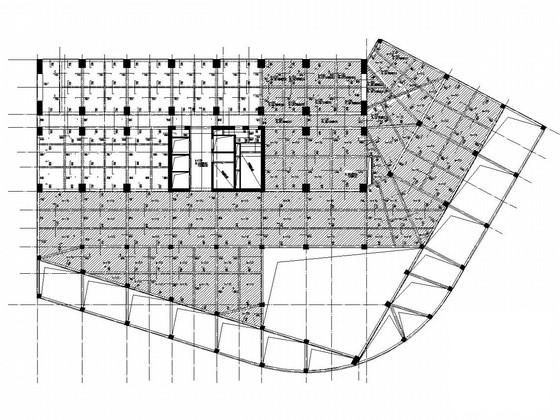

第 4 张图

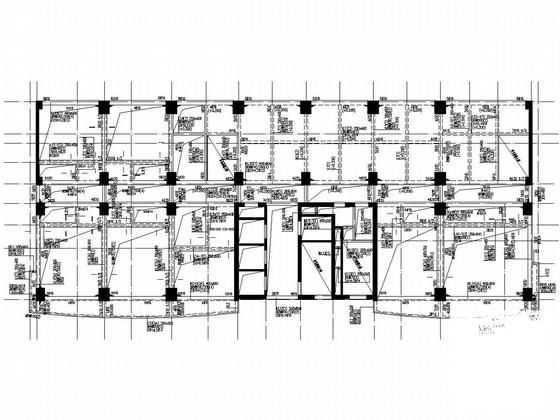

第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
