长江国际花园四号框剪结构住宅楼建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：有
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：25张
• 建筑高度：46.09m
• 地上层数：12层
• 设计效果图：无

附件详情

该资料为无锡长江国际花园四号住宅楼 建筑施工 图
工程建筑建筑设计结构形式为：框剪结构、层数为：12 层、高度为： 46.09米
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共25张图纸
设计功能包括：客厅、厨房、卧室等。

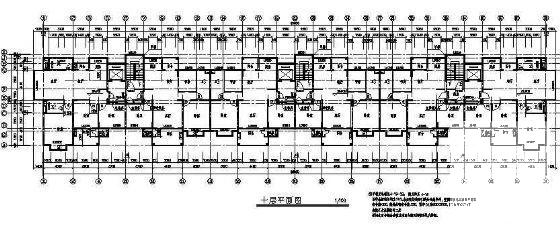

第 1 张图

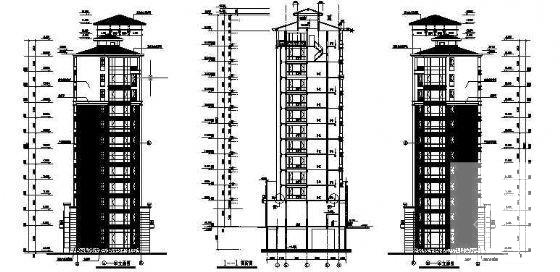

第 2 张图

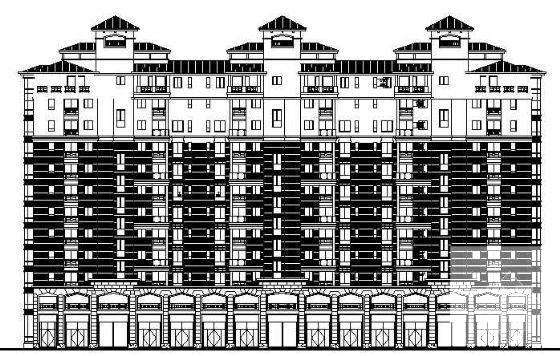

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
