[CAD]9层框剪结构假日花园住宅楼结构图纸（带闷顶）(柱平法施工图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目是河南某假日花园住宅楼项目，地上9层，框剪结构，采用筏板基础，基础设计等级为乙级，抗震设防烈度为7度，场地为Ⅲ类。

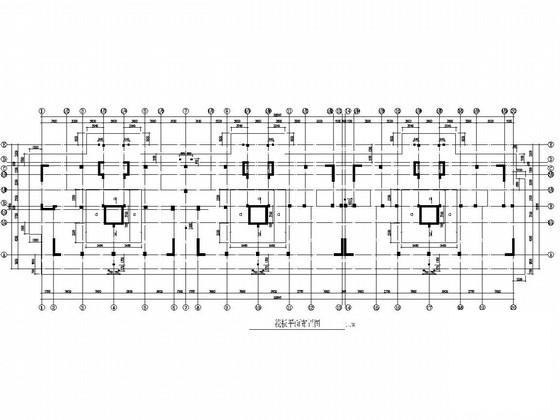

包括：结构设计总说明，筏板 平面布置图 ，剪力墙、柱平法施工图，剪力墙配筋表，梁、板结构平面图， 楼梯详图 等共计12张图。
10月。

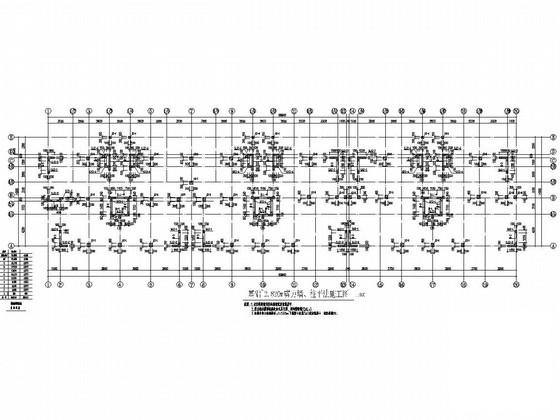

基础~2.820m剪力墙、柱平法施工图

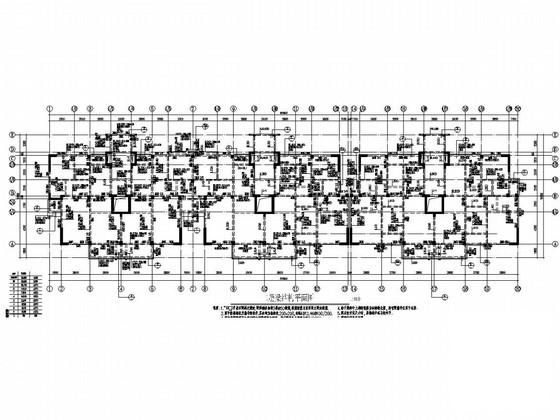

二层梁结构平面图

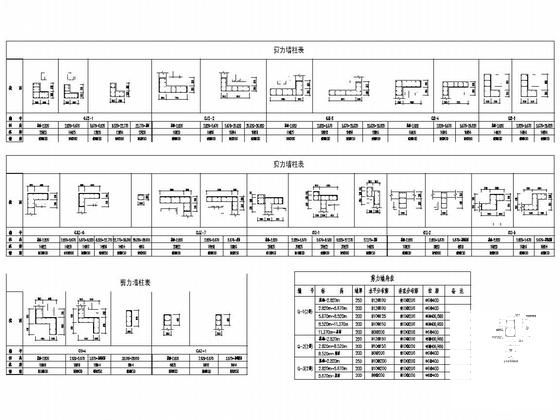

剪力墙配筋表

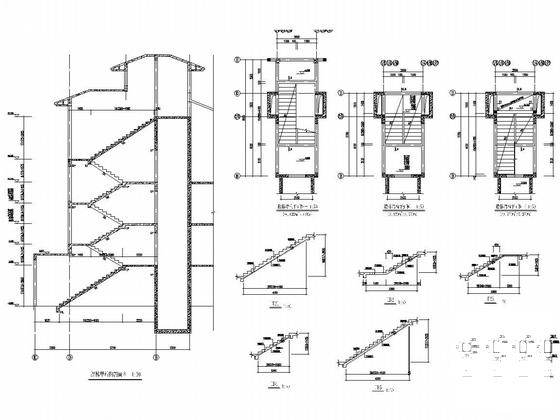

楼梯详图

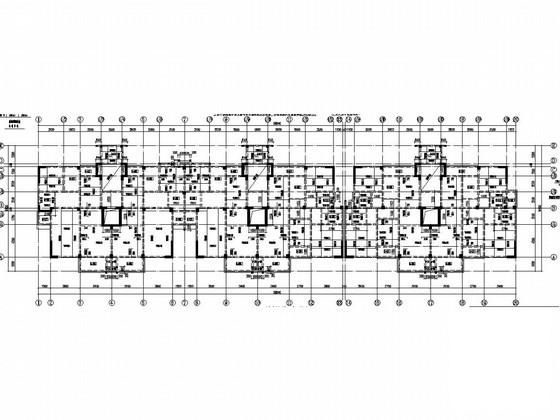

二层板结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
