框剪结构6层商住综合住宅楼建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为某六层商住综合住宅楼 建筑施工 图
工程建筑建筑设计结构形式为：框剪结构、层数为：6层、高度为：27.3米
图纸内容包括商业平面、标准层住宅平面、屋顶平面图、立面图、跃层放大平面图、楼梯大样等，共19张图纸
设计功能包括：主次卧室、客厅、厨房、商铺等。

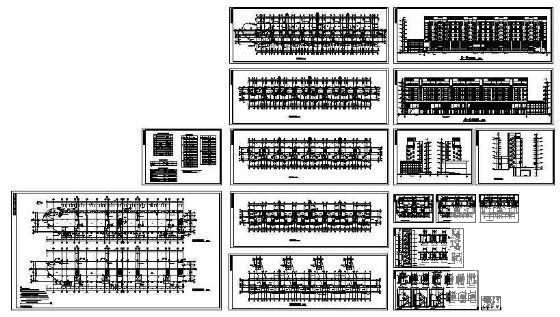

第 1 张图

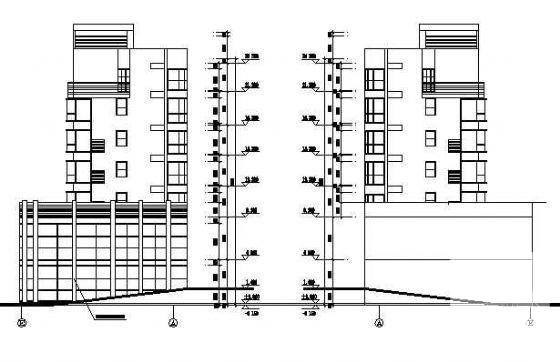

第 2 张图

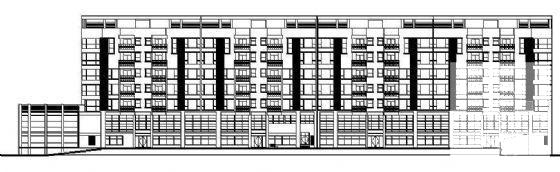

第 3 张图

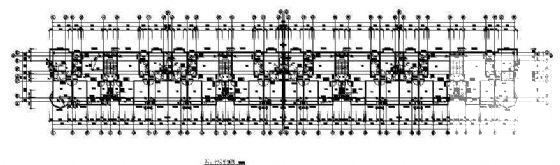

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
