一份8层独立基础框剪结构办公楼结构CAD施工图纸（7度抗震）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：独立基础, 桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：40张
• 设计年代：近代

附件详情

该资料为八层一到七层层高为4.2米八层是3.3米，总高度为23.6米 该项目采用结构是： 框架剪力墙结构 基础采用的是独立基础。包括：设计说明，各层梁板布置图、配筋图，框架柱布置图，柱配筋图，基础平面图，框架结构详图等共计40张图纸。

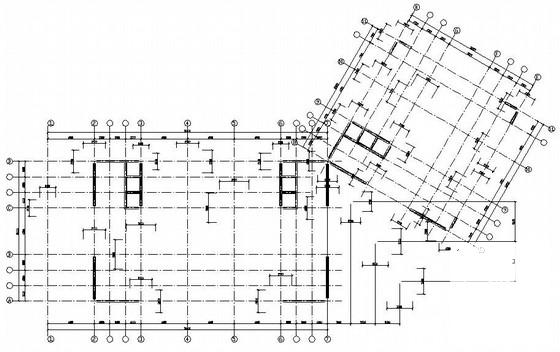

第 1 张图

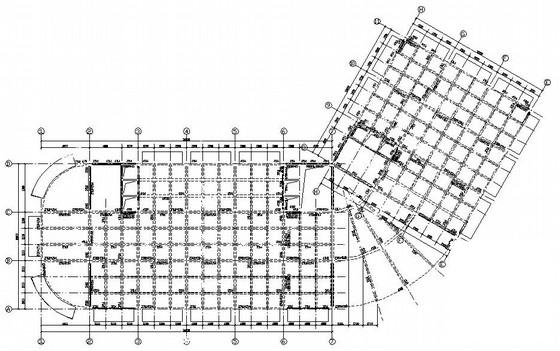

第 2 张图

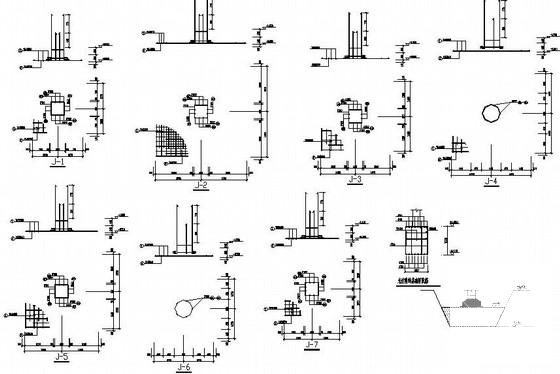

第 3 张图

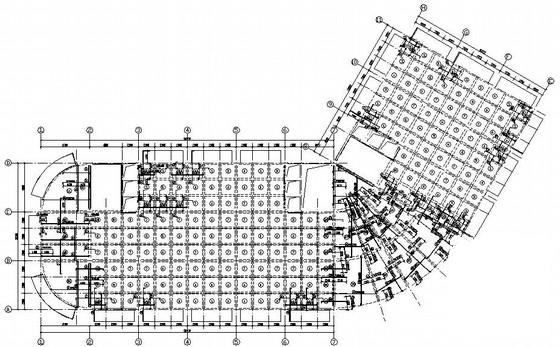

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
